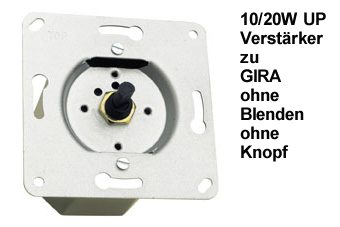

Verstärker UP zu GIRA ohne Rahmen 10-20W 4-16ohm 24VDC

149,90 € * 201,11 € * (25,46% gespart)

inkl. MwSt. zzgl. Versandkosten

Sofort versandfertig, Lieferzeit 1-3 Tage (**)

  • 88-450-02370
Verstärker Unterputz konzipiert für Musik oder auch Durchsagen in Räumen aller Art.... mehr
Produktinformationen "Verstärker UP zu GIRA ohne Rahmen 10-20W 4-16ohm 24VDC"

Verstärker Unterputz konzipiert für Musik oder auch Durchsagen in Räumen aller Art. Individuelle Lautstärkeregelung und Abschaltung in jedem Raum möglich

Unterputz Verstärker mit max 20W Musikeistung für alle Lautsprechr mit 4ohm, 8ohm, 16ohm Impedanz. Geeignet für alle tiefen Schalterdosen für den Wandeinbau, Kabelkanal oder auch Tischeinbau ist möglich.

  • Dieser HiFi Verstärker ist ideal zur Erweiterung ihres HiFi-System, Multimedia, TV-System oder Beameranwendungen
  • Ideal in Verbindung mit Decken- und Wandlautsprecher im Wohnräumen, Konferenzräumen, Praxis, Praxen, Hotelzimmern, Badräumen, Multimediaraum in der Schule, Besprechungsräume, Wellnessbereich usw.
  • Die Einsatzmöglichkeiten sind sehr vielfältig z.B. zur Verstärkung des Signals von Badradios von Jung, Gira, Smartphone, Tablet, PC-Sound oder auch Beamer-Sound Ausgängen oder ähnliche Systeme.

Dieser UP-Verstärker ist mit einem Potentiometer mit Schalter bestückt. Somit kann die Lautstärke unabhängig geregelt und der Verstärker ein/ausgeschaltet werden. Die Metalltragplatte wird an einer Standard-Unterputzdose angeschraubt. Es müssen grundsätzlich tiefe Unterputz-Dosen ( Schwarze oder Orange ) verwendet werden.

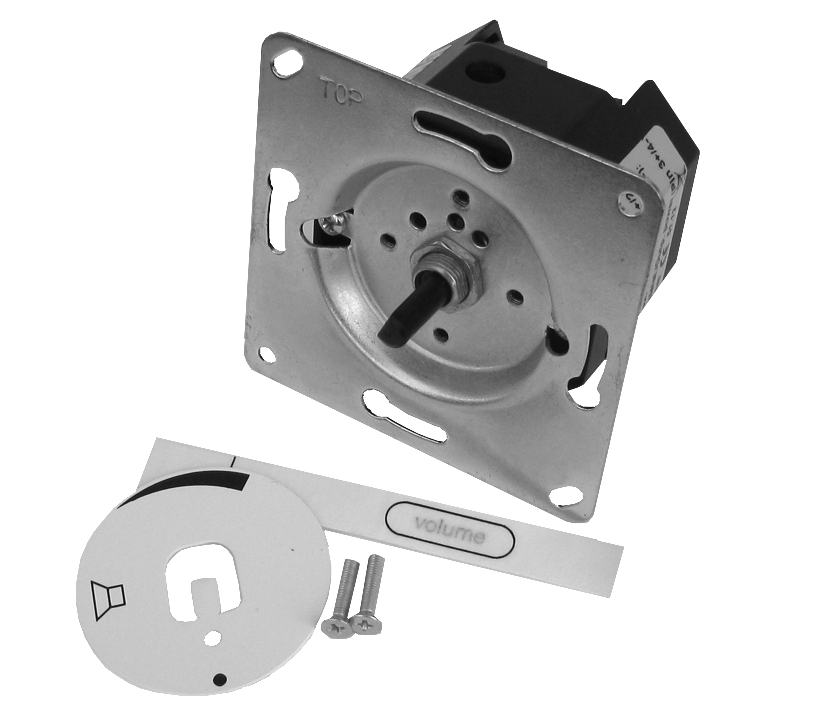

  • Lieferung inkl. Aufkleber Volume und runder Kunststoffplatte mit Lautsprecher- und Halbmond-Symbol wie in Abb. zu sehen ist
  • Einbauverstärker ohne Aussenrahmen und ohne Knopf

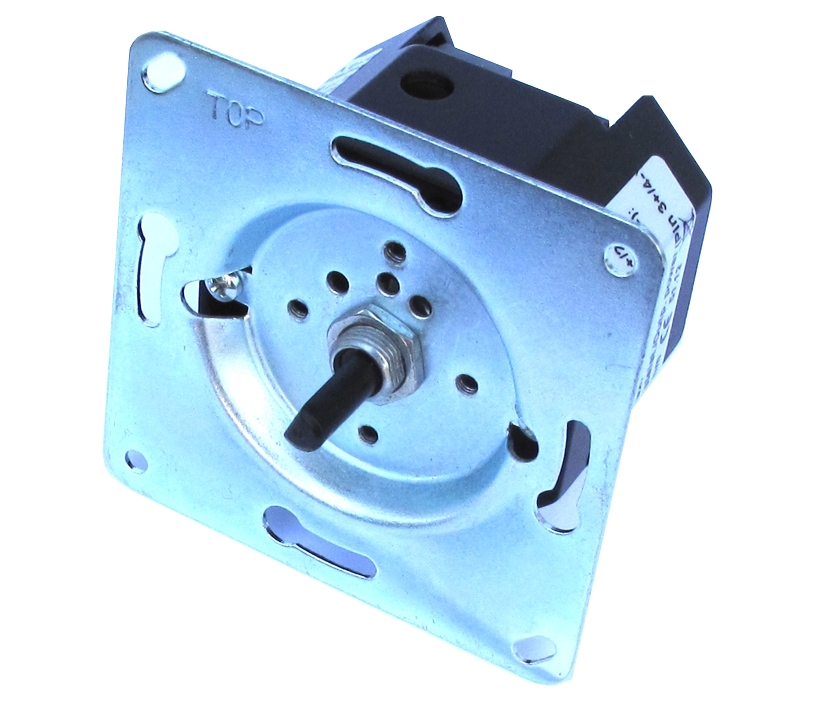

  • Die Zentralmetallplatte ist für das Gira Schalterprogramm ausgelegt.
  • passend zur GIRA Schalterprogramm Serie: System-55, ClassiX, E2, Event, Esprit und Standard-55
  • Aussenrahmen und Knopf nicht anbei, immer extra bestellen bei ihrem Hausinstallateur oder hier im Shop
  • Reiner Unterputz Endverstärkermodul mit Lautstärkregler ( Stufenloses Poti mit Schalter ).
  • Ein Universaler NF-Line-Eingang für aller Art von Tonquellen bzw. Audioquellen aller Art im Bereich NF-Audio 0,7V...5V
  • Angeschlossen werden kann an den Eingang z.B. ein Smartphone, Tablet, PC-Sound oder auch Radio, CD-DVD Player etc.
  • Hierzu empfehlen wir dann den D-Type GIRA-Basisträger Nr 85-771-03400 mit 6,3mm Klinken D-Type Buchse 39-859-00460
  • In Verbindung mit Mikrofonen aller Art empfehlen wir ein weiteres Modul = Vorverstärker Nr.: 88-450-02350 mit zu bestellen

Technische Daten:

  • Eingang-Line: 700mV....5VAC NF-Audio typisch (47Kohm)
  • Frequenzgang: 45...20.000Hz
  • Betriebsspannung: 24V DC Gleichspannung  (22...26Vdc 770mA = max 1A) Netzteil optional
  • Leistung: 10Watt RMS Nennleistung bzw. 20Watt Musikleistung
  • Ausgangsimpendanz für Lautsprechern 4....16-ohm oder auch ELA-100V Übertrager anschließbar.
  • Abmessungen:
  • Metallträger 71x71mm GIRA typisch
  • Rückseite: 53x53mm ( Schutzdeckel auf der Rückseite ) Einbautiefe 51mm
  • Für den Unterputzinstallation müssen grundsätzlich tiefe UP-Dosen (60...63mm) verwendet werden.
  • Potiachsen Durchmesser typisch 6,0mm ( Achse 1/3 angeschrägt )

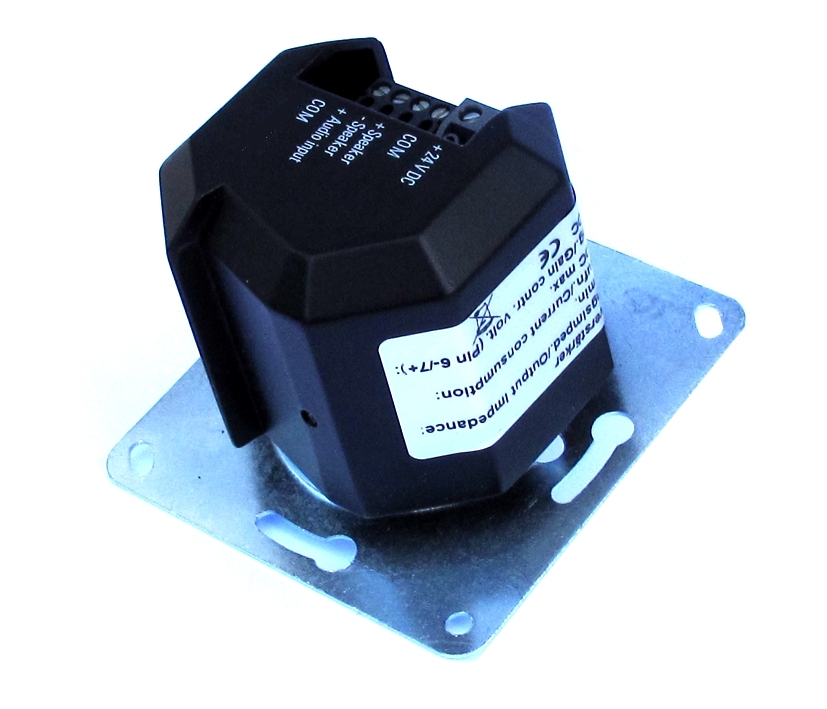

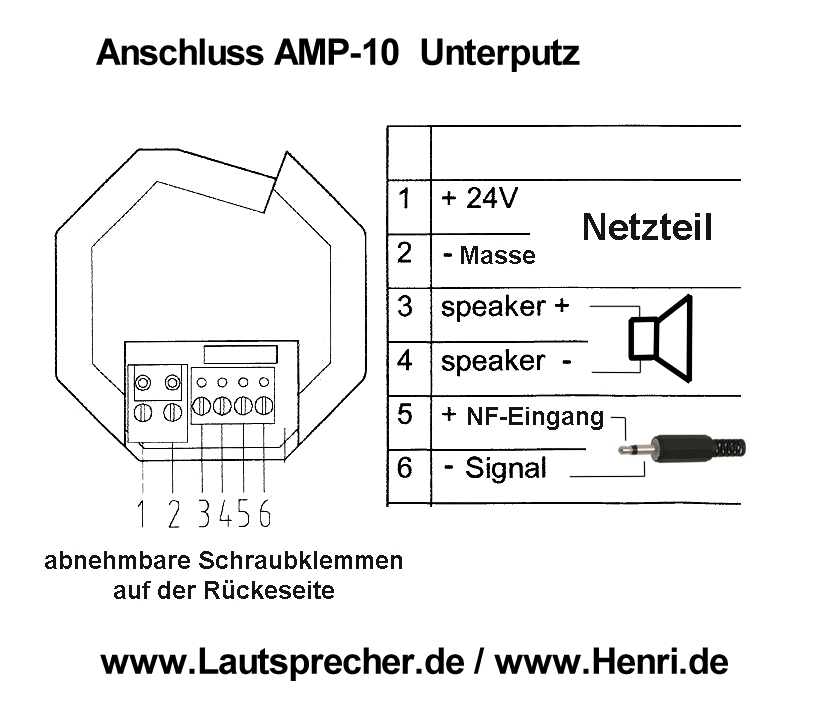

  • Anschluss über rückseitig 6polige Schraubklemmleiste ( 2x 1,5qmm + 4x 0,75qmm )
  • Klemmen wie folgt:  +/- 24VDC / +/- Lautsprecher / +/- Audio Eingang
  • Stromversorgung über externes Netzteil mit 24Vdc ( nicht anbei = Optional )

Zusatzinfo folgende Ausführungen sind erhältlich ( siehe auch im Zubehör-Register unten )

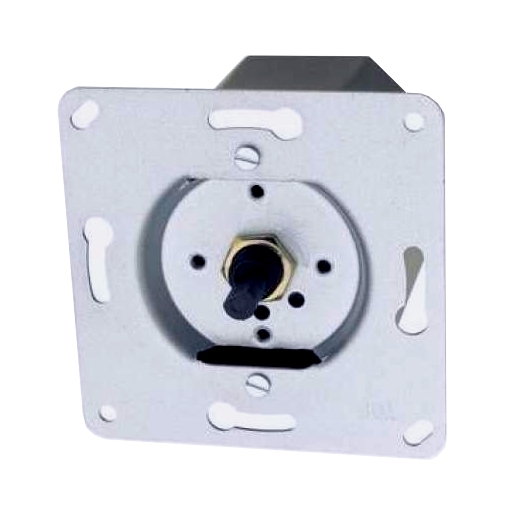

  • Bst.Nr.: 88-450-02360 = AMP10 zum JUNG  Schalterprogramm ( Unterschied nur die Metall-Trägerplatte )

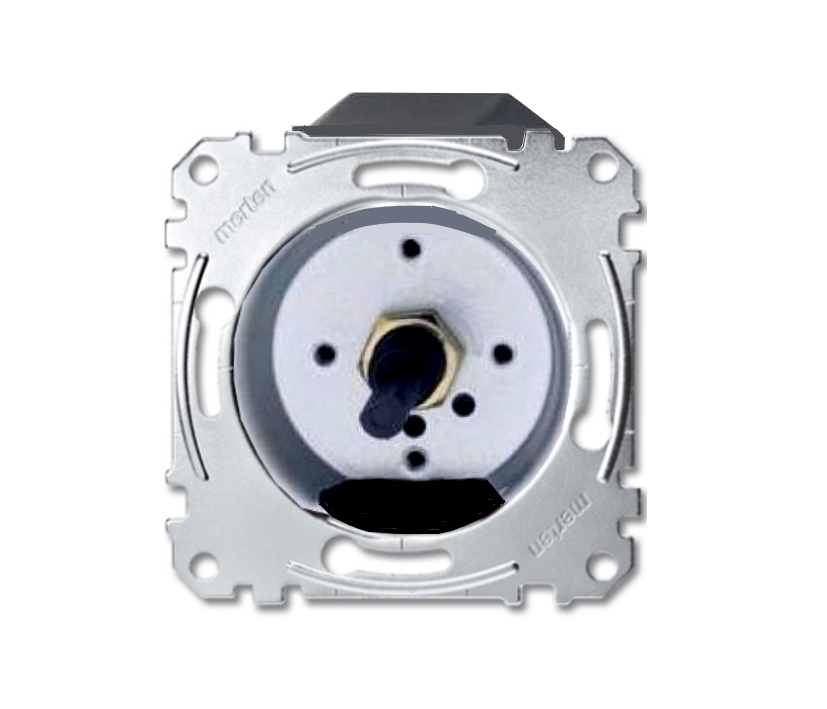

  • Bst.Nr.: 88-450-02340 = AMP10 zum Merten Schalterprogramm ( Unterschied nur die Metall-Trägerplatte )
  • Bst.Nr.: 88-450-02370 = AMP10 zum GIRA   Schalterprogramm ( Unterschied nur die Metall-Trägerplatte )

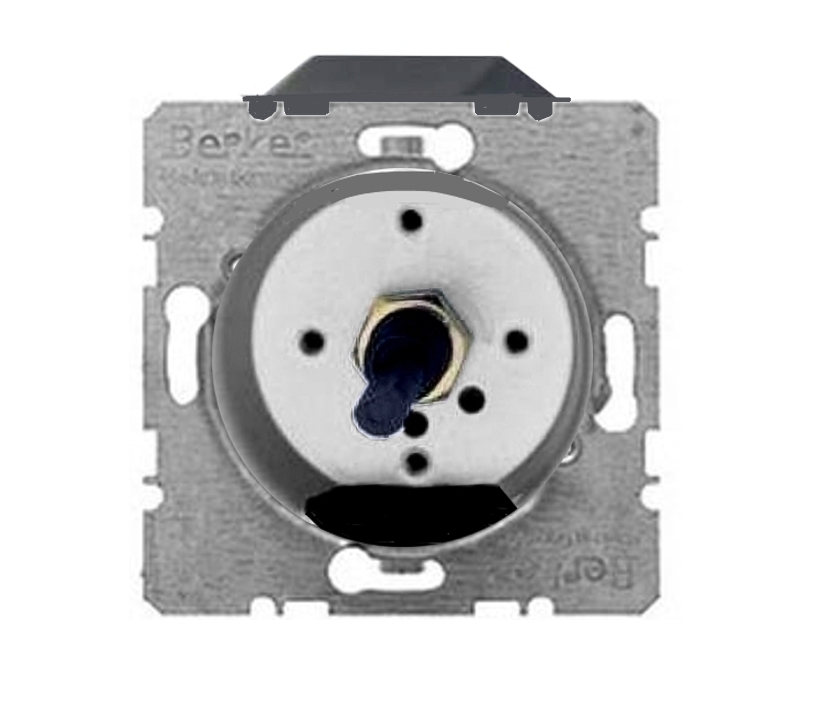

  • Bst.Nr.: 88-450-02330 = AMP10 zum Berker  Schalterprogramm ( Unterschied nur die Metall-Trägerplatte )
  • Bst.Nr.: 88-450-02380 = AMP10 zum Busch-Jäger Schalterprogramm ( Unterschied nur die Metall-Trägerplatte )

Folgendes optionales Zubehör ist erhältlich ( je nach ihrer gewünschten Ausbaustufe ) :

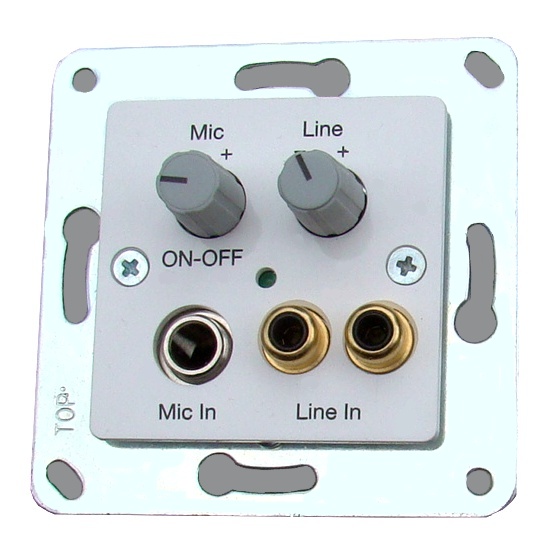

  • Bst.Nr: 88-450-02350 = UP-Mischpult ( 2Kanal Mixer ) mit div. Eingängen 6,3mm Klinke und Cinchbuchsen
  • Bst Nr: 85-771-03400 = UP GIRA-Basisträger mit XLR D-Type Einsatz
  • Bst Nr: 39-859-00460 = D-Type Einsatz mit 6,3mm Klinkenbuche
  • Bst Nr: 39-859-00190 = kurzer Adapter 6,3mm Klinkenstecker auf 3,5mm Klinkenbuchse
  • Bst Nr: 41-109-00011 = kurzer Adapter 6,3mm Klinkenstecker auf Cinchbuchse
  • Bst Nr: 43-700-01100 = 230V AC Netzteil schmale Bauform auf 24VDC 40W ( 160x43x32mm )
  • Bst Nr  93-808-00515 = 230V AC Netzteil CASE Bauform auf 24VDC 25W ( 78x51x28mm )

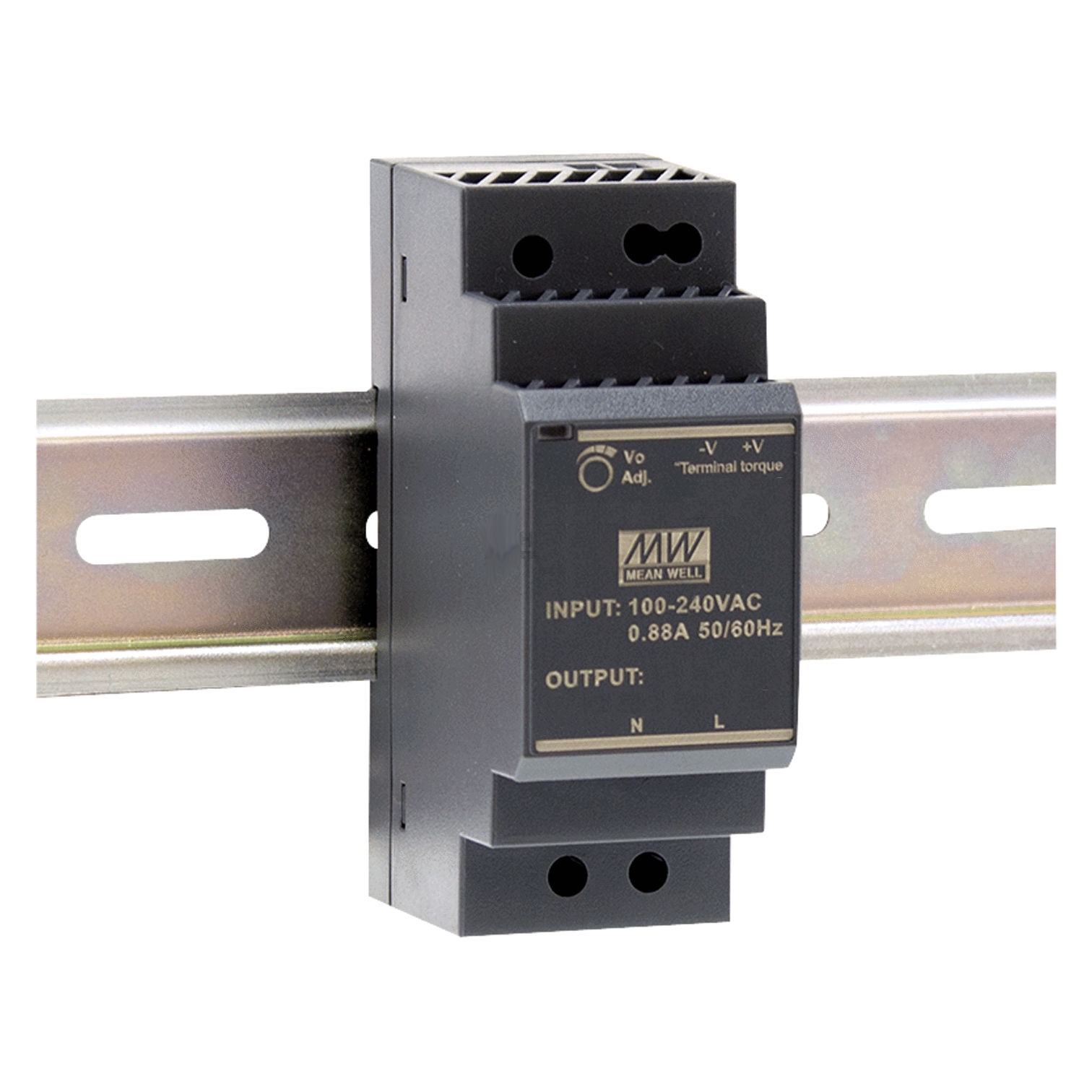

  • Bst Nr  93-807-03328 = 230V AC Netzteil Hutschiene-Schaltschrank Bauform auf 24VDC 30W

Folgende Blenden und Zubehör sind erhältlich :

  • Für die Unterputz Installation:
  • Bst Nr: 99-300-03016  = Drehknopf mit Zeiger mit Zwischenrahmen 55x55mm  Reinweiss

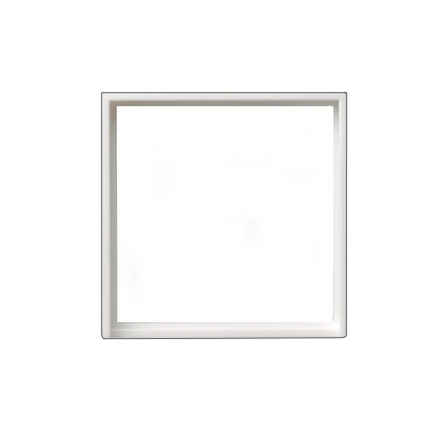

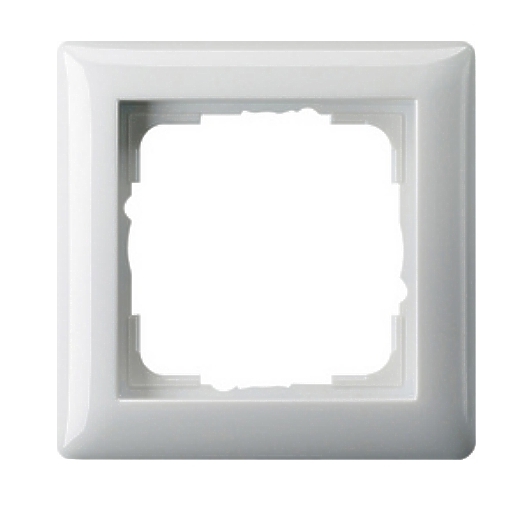

  • Bst. Nr: 99-300-00702 = 1-fach Aussenrahmen GIRA Reinweiss Glanz 80x80mm ( Innen 56x56mm )

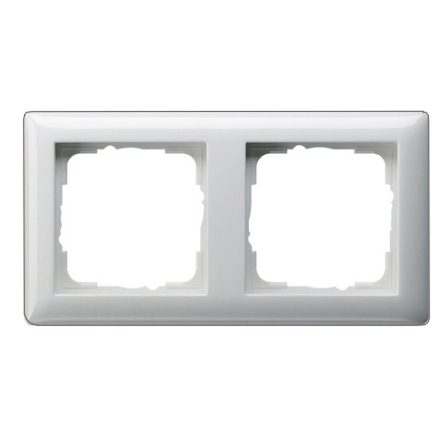

  • Bst. Nr: 99-300-00770 = 2-fach Aussenrahmen GIRA Reinweiss Glanz
  • Bst. Nr: 99-300-00773 = 3-fach Aussenrahmen GIRA Reinweiss Glanz
  • Bst. Nr: 99-300-00774 = 4-fach Aussenrahmen GIRA Reinweiss Glanz
  • Bst. Nr: 99-300-00775 = 5-fach Aussenrahmen GIRA Reinweiss Glanz

Fragen ? oder ein PDF Angebot ? kein Problem einfach anrufen unter 07362-919093
