Robustes 12W Verstärkermodul für den universellen Einsatz Betriebsspannung 12V typisch oder 6-16V DC  Das Modul ist feuchtigkeits- und rüttelfest vergossen Die Vergussmasse und die Modulgehäuse bestehen aus einem speziellen, hoch wärmeleitfähigen Kunststoff Daher sind keine zusätzlichen Kühlkörper erforderlich Das Modul ist elektronisch gegen Überhitzung und Überlastung gesichert Technische Daten: Betriebsspannung: 6-16 Volt am besten mit 12 Volt Gleichspannung betreiben Stromaufnahme: max. 800mA Ausgangsleistung: max. 12Watt Musikleistung Lautsprecheranschluss: 4ohm..8ohm...16ohm Eingangsempfindlichkeit: < 80 mV von Cinch Klinke usw. Frequenzgang: ca. 40...20.000 Hz Abmessungen: ca. 61 x 35 x 23mm Anschlussplan siehe weitere Bilder !   Optional erhältlich   Bst Nr 92-477-00198 = Vorverstärker Bst Nr 39-796-00003 = Lüsterklemme Bst Nr 93-815-01125 = 12V Netzteil  Bst Nr 33-475-00120 = 9V Batterieclip  Bst Nr 33-175-02055 = 9V Akku  Bst Nr 33-460-00039 = 9V Batterie

12W Verstärkermodul mit Buchsen und Regler für den Signaleingang und für die Stromversorgung. Eingebauter Lautstärkeregler, Lautsprecheranschluss über Kabel.  Technische Daten: Betriebsspannung 6  - 16V DC Gleichspannung Stromaufnahme    max. 800mA Eingangsempfindlichkeit    < 80 mV ( 80-500mV )  Lautsprecheranschluss    4ohm oder 8ohm oder 16ohm Musikleistung    max. 12 W bei 16 VDC an einem 4 Ohm Lautsprecher Geeignet für Lautsprecher aller Art egal ob 4ohm 8ohm 16ohm oder 32ohm Impedanz Frequenzgang    ca. 40 - 20.000 Hz Stromversorgungsbuchse    für Netzstecker 2,5 mm Maße    ca. 73 x 60 x 43 mm (ohne Befestigungslasche )  Anschlussplan siehe weitere Bilder !    Optional erhältlich    Bst Nr 92-477-00198 = Vorverstärker Bst Nr 93-815-01125 = 12V Netzteil  Bst Nr 33-475-00120 = 9V Batterieclip  Bst Nr 33-175-02055 = 9V Akku  Bst Nr 33-460-00039 = 9V Batterie

Robustes 18W Verstärkermodul für den universellen Einsatz. Betriebsspannung 12V typisch oder 6-20V  Das Modul ist feuchtigkeits- und rüttelfest vergossen. Die Vergussmasse und die Modulgehäuse bestehen aus einem speziellen, hoch wärmeleitfähigen Kunststoff. Daher sind keine zusätzlichen Kühlkörper erforderlich. Das Modul ist elektronisch gegen Überhitzung und Überlastung gesichert. Technische Daten: Betriebsspannung: 6...20 Volt   ( 12V typisch )  Stromaufnahme: max. 800mA    Ausgangsleistung: max. 18 Watt Musikleistung bei 20V 4-Ohm bzw. 12 Watt RMS  Lautsprecheranschluss: 4...16-Ohm  Eingangsempfindlichkeit: < 80 mV  für noch höhere Eingangsempfindlichkeit ist das Vorverstärkermodul M040N einsetzbar Frequenzgang: ca. 40...20.000 Hz   Die maximale Leistung von 18W wird nur bei 20 Volt und einem 4-Ohm Lautsprecher erreicht Bei kleineren Betriebsspannungen und/oder hochohmigeren Lautsprechern verringert sich die Leistung entsprechend. Maße: ca. 61 x 35 x 23mm Anschlussplan siehe weitere Bilder  Optional erhältlich  Bst Nr 92-477-00198 = Vorverstärker Bst Nr 39-796-00003 = Lüsterklemme Bst Nr 93-815-01125 = 12V Netzteil  Bst Nr 33-475-00120 = 9V Batterieclip  Bst Nr 33-175-02055 = 9V Akku  Bst Nr 33-460-00039 = 9V Batterie

200 Watt Verstärker Leistungs-Verstärker 200W Endstufe Bausatz ohne Kühlkörper  200 Watt Audio Mono Verstärker bzw. Mono Endstufe komplett mit Netz-Gleichrichter und Ladeelkos Für den Betrieb ist lediglich zusätzlich ein Kühlkörper und ein Netztransformator erforderlich Ausgezeichnetes Preis-/Leistungsverhältnis  Entwurf mit epitaktischen Darlington-Transistoren Eingebaute DC-Stromversorgung mit LED-Anzeige Ideal für aktive Lautsprechersysteme oder Subwoofer .. oder auch Gitarrenverstärker, Heimkino-Systeme, Instrumentenverstärker oder auch Reparaturen von Endstufen usw. Überlastungs- und Kurzschlussschutz Technische Daten: 200 Watt Musikleistung an 4-Ohm Last  100 Watt rms Leistung an 4-Ohm Last   Betreibbar mit allen Lautsprechsystemen mit 4-ohm / 8-ohm oder auch 16-ohm Impedanz Verformung: 0.02% @ 1kHz/10W   Dämpfungsfaktor: grösser 800  Grosser Kühlkörper erforderlich Frequenzbereich: 3Hz bis 200.000Hz (-3dB)  Empfindlichkeit: 0.6Vrms  Input: max. 2Vss Signal-/Rauschabstand: 115dB  Stromversorgung: 2x 24...30VAC 120VA ( AC Trafo optional siehe im Zubehör Rgister ) Abmessungen Platine: 107 x 62mm Bauhöhe mit Elkos 33mm Empfehlung optionaler Kühlkörper: 174 x 75mm Höhe: 28mm Ein Lautstärkeregler ist nicht anbei, dies lässt sich einfach realisieren in dem Sie ein 47KOhm Poti (Mono LOG siehe Bild2)  vor den NF Eingang schalten, oder den Verstärker über ein Mischpult betreiben. Lieferumfang: Platine, Bauteile, Schrauben (Bausatz) mit Anleitung Beschreibung ( Kühlkörper, Trafo, Lautsprecher optional ) Empfohlenes optionles Zubehör ( siehe auch im Zubehör-Register unten:  Transformator / Stromversorgung mit 230VAC Eingang möglicher Ausgang: 2 x 24Vac bis 2 x 30VAC Leistung 120...200VA zb. Ringkerntrafo je nach Einbaumöglichkeiten Bst Nr: 43-890-00720 = passende 230V Transformator 2x30V Bst Nr. 21-817-00357 = Lautstärkeregler 47-Kohm Mono LOG oder Bst Nr: 92-477-00113 = Klangreglermit Lautstärkeregelung oder auch 92-477-00119 Bst Nr:   8-890-00250 = Kühlkörper Abmessungen: 75 x 175 x 28mm mit vorgebohrte Löcher Auch als Fertigmodul mit Kühlkörper ebenso erhältlich = Bst.Nr.: 93-477-00800 ( unter Suche ggf. eintippen! ) Achtung: Bei diesem Produkt handelt es sich um einen Elektronik-Bausatz welcher noch zusammengebaut werden muss. Hierfür sind Lötkenntnisse erforderlich! Es sind alle benötigten Platinenbauteile vorhanden sowie ein Bau-/Bestückungsplan.Die originale 1. Abbildung zeigt den fertig zusammengebauten Bausatz mit seinen ganzen mit gelieferten Bauteilen. Die weiteren abgebildeten Beispiele und der Schaltplan mit Trafo kann Zubehörartikel zeigen, welche nicht mitgeliefert werden !  Zusatzinfo: Auch als Fertigmodul mit Kürhlkörper lieferbar = 93-477-00800

200Watt Verstärker 200W Endstufe Fertigbaustein  200 Watt Audio Endstufe komplett mit Netz-Gleichrichter und Ladeelkos Für den Betrieb ist lediglich zusätzlich ein Netztransformator erforderlich Ausgezeichnetes Preis-/Leistungsverhältnis  Entwurf mit epitaktischen Darlington-Transistoren Eingebaute DC-Stromversorgung mit LED-Anzeige Ideal für aktive Lautsprechersysteme oder Subwoofer .. oder auch Gitarrenverstärker, Heimkino-Systeme, Instrumentenverstärker oder auch Reparaturen von Endstufen usw. Überlastungs- und Kurzschlussschutz Technische Daten: 200 Watt Musikleistung an 4-Ohm Last  100 Watt rms Leistung an 4-Ohm Last    Betreibbar mit allen Lautsprechsystemen mit 4-ohm / 8-ohm oder auch 16-ohm Impedanz Verformung: 0.02% @ 1kHz/10W   Dämpfungsfaktor: grösser 800  Grosser Kühlkörper Frequenzbereich: 3Hz bis 200.000Hz (-3dB)  Empfindlichkeit: 0.6Vrms  Input: max. 2Vss Signal-/Rauschabstand: 115dB  Stromversorgung: 2x 24...30VAC 120VA (optional) Abmessungen Platine: 107 x 62mm Bauhöhe mit Elkos 33mm Abmessungen Kühlkörper: 174 x 75mm Höhe: 28mm Bauhöhe: Külkörper bis Elkos: 60mm Empfohlener Transformator: 230VAC Eingang Ausgang: 2 x 24Vac bis 2 x 30VAC Leistung 120...200VA zb. Ringkern   passende Trafo 43-890-00720 oder 93-477-00800 (2x30V) siehe (Zubehör-Register) Auch als Bausatz ohne Kühlkörper erhältlich = Bst.Nr.: 92-477-00900

Robustes Verstärkermodul für den universellen Einsatz. Das Modul ist feuchtigkeits- und rüttelfest vergossen. Die Vergussmasse und die Modulgehäuse bestehen aus einem speziellen, hoch wärmeleitfähigen Kunststoff. Daher sind keine zusätzlichen Kühlkörper erforderlich. Das Modul ist elektronisch gegen Überhitzung und Überlastung gesichert. Technische Daten: Betriebsspannung: 4,5...12 Volt   Ausgangsleistung: max. 3,5 Watt Musikleistung  Nennleistung: 2 Watt an 4-Ohm rms  Lautsprecheranschluss: 4...16-Ohm  Eingangsempfindlichkeit: < 80 mV   Frequenzgang: ca. 40...20.000 Hz   Maße: ca. 30 x 25 x 15mm  Anschlussplan siehe weitere Bilder !    Optional erhältlich     Bst Nr 92-477-00198 = Vorverstärker Bst Nr 93-815-01125 = 12V Netzteil  Bst Nr 33-475-00120 = 9V Batterieclip  Bst Nr 33-175-02055 = 9V Akku  Bst Nr 33-460-00039 = 9V Batterie

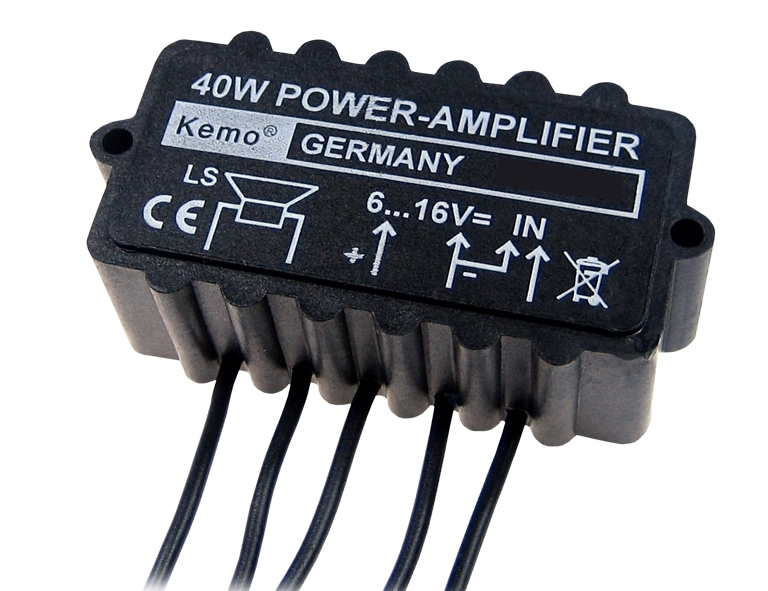

40W Verstärker Modul für den Einsatz als NF-Endstufe. Das Modul ist feuchtigkeits- und rüttelfest vergossen. Die Vergussmasse und die Modulgehäuse bestehen aus einem speziellen, hoch wärmeleitfähigen Kunststoff. Ideal ist die neue Bauform mit Schraubklemmen für die leichte Montage. Technische Daten: Betriebsspannung:12V DC ( 8...16Volt ) Gleichspannung stabilisiert Stromaufnahme bei maximaler Leistung 3,3A bei 12V 4A bei 15V Musikleistung: max. 40W an 4-Ohm Lautsprecherlast 4-Ohm bei 12V Betriebsspannung ergibt ca 20W Leistung lt Herst.Angaben Lautsprecherlast 4-Ohm bei 16V Betriebsspannung ergibt ca 40W Leistung lt Herst.Angaben Lautsprecheranschluss: 4...8-Ohm Eingangsempfindlichkeit: < 500 mV   Audio-Frequenzbereich: ca. 20...25.000 Hz  Abmessungen: ca. 58 x 37 x 32mm Anschlüsse: Schraubklemmen Stromversorgung: z.B. über 12V Autobatterie oder optionales 230V Netzteil mit 12V oder besser 15V mit min 3,3A Leistung Optional erhältlich ( ggf. Bst Nr unter Suche eingeben ): 92-477-00198 = NF Audio Vorverstärker 21-817-00250 = 10Kohm Poti LOG mit 6mm Achse oder 21-817-01030 = 10Kohm Poti LOG ( geschlitze Achse ) 93-808-03020 = 15V 50W Netzteil in Case Bauform oder 93-808-01106 = 12V 60W Netzteil Steckernetzteil oder 93-815-03400 = 16V 60W Netzteil Steckernetzteil oder 93-807-03038 = 12V 55W Netzteil Hutschienen Ausführung 93-807-00180 = 15V 45W Netzteil Hutschienen Ausführung Aufbauanweisung + Inbetriebnahme: Dieser Verstärker muss mit dem Kühlboden auf einen Kühlkörper oder einem ähnlichen, kühlenden Metallteil plan aufgeschraubt werden. Als Kühlkörper ist z.B. ein handelsüblicher Rippenkühlkörper mit den Mindestmaßen von ca. 10 x 4 x 2 cm oder größer geeignet. Am Günstigsten ist es, wenn der Kühlkörper mit dem angeschraubten Modul an einer gut belüfteten Stelle, aber elektrisch von anderen Teilen isoliert, montiert wird. Es können Lautsprecher mit einer Impedanz zwischen 4 - 8 Ohm angeschlossen werden. Die Betriebsspannung kann zwischen 8 - 16 Volt liegen. Der Verstärker hat seine Höchstleistung bei einer Lautsprecherimpedanz von 4 Ohm und einer Betriebsspannung von 16V. Bei geringerer Betriebsspannung und Lautsprechern mit höherer Impedanz ist die Klangqualität zwar besser und die Erwärmung des Moduls kleiner, aber die Leistung entsprechend geringer (z.B. bei einem 4 Ohm Lautsprecher und 12 V Betriebsspannung ca. 20 W). Das Kabel zum Signal-Eingang des Moduls (IN) muss unbedingt abgeschirmtes Kabel sein! Dabei wird das Abschirmgeflecht des Kabels an den Masse-Anschluss ( ) des Moduls gelegt. Wenn ein Lautstärkeregler angeschlossen werden soll, so muss er gemäß Zeichnung mit dem Modul verbunden werden. Der angeschlossene Lautsprecher darf nicht mit Masse verbunden werden (z.B. im Auto). Der Verstärker arbeitet in Brückenschaltung, daher darf der Lautsprecher nur mit dem Modul verbunden werden und nicht gleichzeitig mit Masse! Bitte achten Sie auch auf eine ausreichende Stromversorgung! Je nach Betriebsspannung und Lautsprecherimpedanz kann die Stromaufnahme bis zu 4 Ampere betragen! Das verwendete Netzgerät bzw. die Batterie (am besten eine Autobatterie) muss für diese Leistung geeignet sein! Es kann in Sonderfällen vorkommen, dass der Verstärker aufgrund eines zu hohen elektrischen Innenwiderstands des Netzteils nicht richtig arbeitet und „schwingt“ (z.B. Pfeif- und Dauertongeräusche). In diesem Fall schalten Sie bitte parallel zu den Stromeingangsklemmen des Moduls (an - und +) einen Elko von ca. 4700 μF 25 V (liegt nicht bei). Das Modul hat eine Eingangsempfindlichkeit von ca. <500 mV. Wenn Signalquellen mit geringerer Spannung angeschlossen werden sollen, so muss ein Vorverstärker vorgeschaltet werden (z.B. das Vorverstärker Modul 92-477-00198). ACHTUNG! Kurzschlüsse im Lautsprecheranschluss und zu niederohmige Lautsprecher (<4 Ohm), zu hohe Betriebsspannung (>16 V) oder mangelnde Kühlung führen zur Zerstörung des Moduls. Da jedes Modul sorgfältig vor dem Versand geprüft wurde, ist ein Kulanzersatz in solchen Fällen nicht möglich. Bestimmungsgemäße Verwendung: Lautsprecher Endstufe bzw. Moni Verstärker für allgemeine Anwendung: z.B. Leistungserhöhung von NF Audioquellen aller Art.

Robustes Verstärkermodul für den Einsatz als NF-Endstufe. Das Modul ist feuchtigkeits- und rüttelfest vergossen. Die Vergussmasse und die Modulgehäuse bestehen aus einem speziellen, hoch wärmeleitfähigen Kunststoff. Metallbefestigungslasche für die Wärmeabführung über Metallgehäuse, Kühlkörper usw. Technische Daten: Betriebsspannung: 12Vdc (6...16Volt)  Musikleistung: max. 40W an 4-Ohm Lautsprecherlast bei 16V bzw. ca. 25W RMS   Zum Beispiel bei einem 4-Ohm Lautsprecher und 12V Betriebsspannung sind zirka 20 Watt möglich  Lautsprecheranschluss: 4...8-Ohm   Eingangsempfindlichkeit: < 500 mV Frequenzgang: ca. 20...25.000 Hz Abmessungen: ca. 61 x 35 x 23mm

7W Verstärker Modul, fertig aufgebaut. Dieser kleine Verstärker ist um den IC TDA2003 aufgebaut, der 7 Watt an 4-Ohm liefern kann bzw. 4Watt rms an 4-Ohm. Das IC ist komplett kurzschluss- und temperaturgeschützt. Eine einfache Gleichspannung dient als Versorgung Technische Daten: Musikleistung: 7W an 4-Ohm RMS-Ausgang: 3,5W an 4-Ohm oder 2W an 8-Ohm Spannungsversorgung: 12Vdc (8....18Vdc sind möglich) Stromaufnahme 0,5A Klirrfaktor: 0,05% (1W/1kHz) Frequenzgang: 20Hz bis 20kHz (-3dB) Signal-/Rauschabstand: 86dB (A-bewertet) Eingangsempfindlichkeit: 40mV/150 Kohm  Überlast- und kurzschlussgeschützt Abmessungen: L:55 B:35mm Optional erhältlich Poti für Lautstärkeregelung 21-817-00357 = 47KOhm LOG Poti mit 6mm Achse 21-817-00194 = 47KOhm LOG Poti mit 4mm Achse oder auch 21-817-00156 = 100KOhm LOG Poti mit 6mm Achse

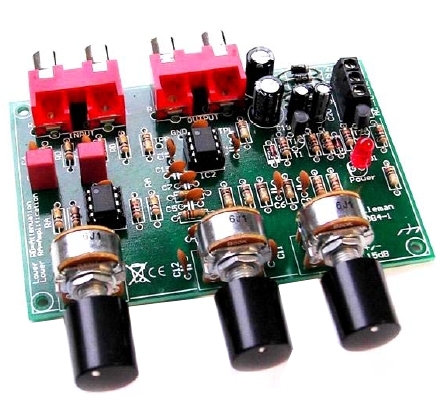

Vorverstärker mit Klangregelung und Lautstärkeregler für alle Art von Endverstärkern geeignet Stereo-Lautstärkeregelung  Stereo Bass- und Höhenregelung  Potentiometer für Bässe und Höhen mit Rastung in der Mitte  Anpassbare Dämpfung oder Verstärkung Komplett mit Knöpfen Technische Daten: Spannungsversorgung: 2 x 12VAC 100mA   Frequenzbereich: 3Hz - 500kHz (-3dB)   Signal-  Rauschabstand: 98dB mit rauscharmen ICs OP AMP TL072 Klirrfaktor: < 0.005% (-1kHz) Standard Verstärkung: x1 Max. Leistung: 5V RMS Klangregelung: -15dB - 20Hz  und -15dB - 15kHz Eingangsimpedanz: 50kOhm Abmessungen Platine: 105 x 70mm  Lieferumfang: Bausatz mit Anleitung und Platine. Jedoch ohne Stromversorgungstrafo passender Trafo siehe Zubehör z.B. 43-890-00325 und andere 2x12VAC Typen Achtung: Bei diesem Produkt handelt es sich um einen Elektronik-Bausatz welcher noch zusammengebaut werden muss. Hierfür sind Lötkenntnisse erforderlich! Es sind alle benötigten Platinenbauteile vorhanden sowie ein Bau-/Bestückungsplan. Die originale 1. Abbildung zeigt den fertig zusammengebauten Bausatz mit seinen ganzen mit gelieferten Bauteilen. Die weiteren abgebildeten Beispiele und der Schaltplan mit Trafo, Lautsprecher usw. kann Zubehörartikel zeigen, welche nicht mitgeliefert werden !

Stereo-Verstärkermodul ist rüttelfest und wasserdicht vergossen. Die Betriebsspannung sollte in der Regel 9V betragen (max. 10V) Er eignet sich für viele Anwendungen, u.a. auch als leistungsfähiger "Nachbrenner"  Betriebsspannung: 3...10 Volt ( 9V typisch )  Stromaufnahme: max. 300 mA  Ausgangsleistung: max. 2 x 1,5 Watt  ( Gesamtleistung 3Watt  )  Lautsprecheranschluss: 8...16 Ohm NF Eingangsempfindlichkeit: min. 100mV zb. von Cinch Klinke o.ä. Frequenzbereich: ca. 20...20.000 Hz Abmessungen: ca. 70 x 46 x 23mm

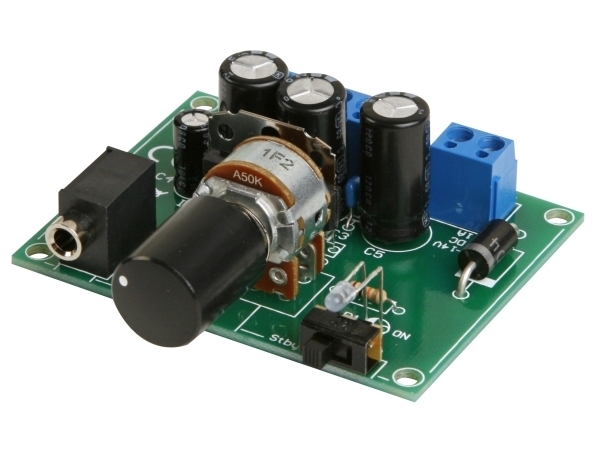

Dieser 2x 5 Watt RMS Stereo Verstärker wird als Bausatz geliefert  Stereo Verstärker, unglaublicher Klang, ideal für MP3-Player usw. Eingang: 3.5mm-Stereobuchse Lautstärkeregler EIN/AUS-Schiebeschalter Blaue Anzeige-LED Technische Daten: 2x 5W RMS (0,5% THD bei 4-Ohm bei 12V) 2x 6W RMS (10% THD bei 4-Ohm bei 12V) 2x 10 Watt Musikleistung Leistungs IC TDA1517 Stromversorgung: 12V typisch 6-14V DC 1A ( Ideal max 18V max 2,5A)   Peakoutcurrent = 2,5A Versorgung optional z.B. über 12V Steckernetzteil 1-2A Die Abgabeleistung ist abhängig von der Stromversorgung Empfindlichkeit: 400mV rms (max. Leistung) Frequenzgang: 30...100.000Hz (-3dB / 8-Ohm) Anschliessbare Lautsprecher Impedanz: 4ohm, 8ohm, 16ohm, 32ohm bis 600ohm z.B. auch für Kopfhörer usw Abmessungen (BxTxH): ca. 66 x 53 x 25mm IC Kühlkörper ab Werk nicht anbei, auch nicht zwingend nötig Bei Betrieb des Verstärkers mit Spannung über 13V empfehlen wir einen kleinen ALU Kühlkörper Inkl. Anschluss- und Montageplan Achtung: Bei diesem Produkt handelt es sich um einen Elektronik-Bausatz welcher noch zusammengebaut werden muss. Hierfür sind Lötkenntnisse erforderlich! Es sind alle benötigten Platinenbauteile vorhanden sowie ein Bau-/Bestückungsplan. Die originale 1. Abbildung zeigt den fertig zusammengebauten Bausatz mit seinen ganzen mit gelieferten Bauteilen. Die weiteren abgebildeten Beispiele und der Schaltplan mit Trafo, Lautsprecher usw. kann Zubehörartikel zeigen, welche nicht mitgeliefert werden !

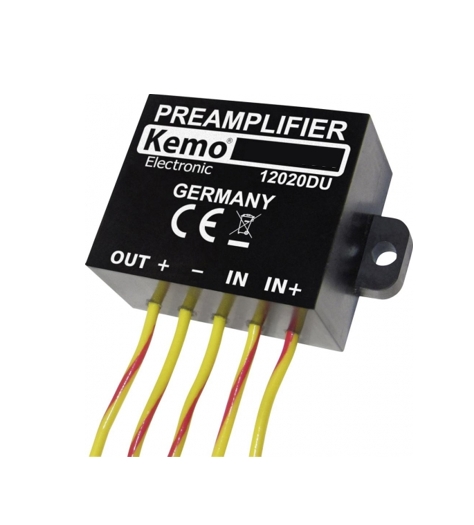

Vorverstärker für Audio Anwendungen aller Art z.B. für Mikrofone, Plattenspieler, MP3 Player, Smartphone usw. Dieses Modul wird einfach zwischen einem Verstärker, Endstufe und einer schwachen Signalquelle geschaltet. Überblick Schwache NF Signalquellen verstärken ( z.B. Mikrofonvorverstärker, Cinch, RCS, oder Klinkenausgäng) Beschreibung Für universelle Anwendung an NF Audio Signalausgängen aller Art. Dieses Modul wird einfach zwischen einem Leistungsverstärker und einer schwachen Signalquelle geschaltet. Einsatz an Ausgang von MP3-Player, Smartphone, Mikrofone, Plattenspieler usw Technische Daten: Betriebsspannung ca. 9 - 24 V DC ( zB. mit 9Volt Blockbatterie NF Frequenzbereich  20 - 20.000 Hz +/- 3 dB Eingangsspannung ca. 2 - 50 mV Ausgangsspannung ca. 0,2...0,7...bis max 5V NF Signal  Eingangsimpedanz ca. 50 kohm Ausgangsimpedanz ca. <1 kohm Verstärkung ca. 40 dB (100 x) +/- 10% Verzerrung <0,02% Stromaufnahme nur <5 mA Maße ca. 30 x 25 x 15 mm (ohne Befestigungslasch Lieferbare Verstärker Endstufen Zusatzmodule ( siehe unten im Zubehör-Register ) Bst Nr 92-477-00191 = M031N - Verstärker 3,5 W, universal Bst Nr 92-477-00192 = M032N - Verstärker 12 W, universal Bst Nr 92-477-00670 = M032S - Universal Verstärker 12 W "Plug & Play" Bst Nr 92-477-00193 = M033N - Verstärker 18 W, universal Bst Nr 92-477-00194 = M034 - Verstärker 40 W, universal Bst Nr 92-477-00330 = M034N - Verstärker 40 W Bst Nr 92-477-00211 = M055 - Stereo Verstärker 3W PS: natürlich auch mit allen Audio Verstärkern kompatibel
