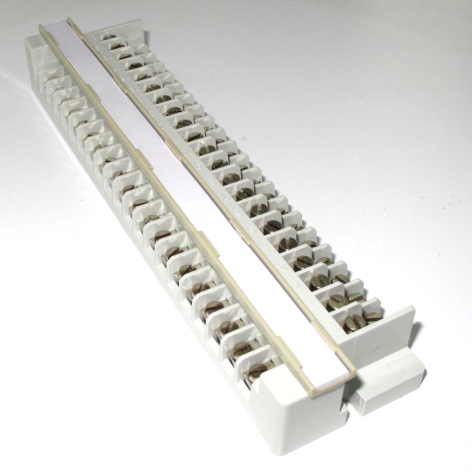

20DA Anschlussleiste beidseitig Schraubkontakte Geeignet für Schwachstrom-Anwendung, Telekommunkation, LED Beleuchtungstechnik, Schaltanlagenbau, Schaltschrankbau, Alarmtechnki, Kameratechnik usw. Anschlussleiste nach DIN 47614 für 20DA = 20-Doppeladern Schraubkontakte Bereits durchgebrückt von links nach rechts, unterest Reihen, oberste Reihen Beschriftungsstreifen anbei zum aufstecken Kontakte: Messing, vernickelt, Belastbarkeit bis 8A M3 Schlitzschrauben Isolierkörper Kunststoff ABS-Formmasse Aufgedruckte Zahlen 1...20 + E Mittelsteg Litze oder Draht kann direkt darunter eingeklemmt werden da Vierkanntmutter direkt darunter oder M3 Gabelschuh kann auch eingeklemmt werden Kontakt für Gabelschuh bis max Breite 5,5mm Für 20DA = 20 Doppeladern = 40 Schwachstromadern Abmessungen: L: 180mm B: 44mm H: 23/25mm Gewicht: 125gr Befestigungsmass: 170mm 170mm Bohrung Mitte/Mitte zur Befestigung passend in die VKK VKA Serie Kästen (siehe Zubehör-Register)

LSA 10-DA hohe Bauform Fernmeldeleiste Anschlussleiste 2/10 = 20 Schwachstromadern LSA-Anschlussleiste 10DA für 10-Doppeladern + zum aufstecken ins Trägergehäuse + 10DA Klemmleiste für 10-Doppeladern = 20-Drähte  Ideal zur Verwendung von ungeschirmten und geschirmten zwei- und vierpaarigen Schwachstromkabeln. Große seitliche Rangierösen Einsatz in trockenen oder feuchten Räumen Erfüllt technischen Anforderungen für die Schwachstromtechnik. Die LSA-Leisten der Baureihe-2 sind für folgende Anwendungen geeignet: ELA 100V Technik Alarmtechnik Sicherheitstechnik Rauchmelder usw. Türsprechsysteme Analoge und digitale Telefondienste Sowie natürlich alle weitere Daten- und Kommunikationsdiensteder Schwachstromtechnik LSA Anschlussleiste 10DA mit Farbcode auf beiden Seiten für 10 Doppeladern = 20 Schwachstromadern Beschriftung: Schwarz 1x 1....10 Zusatzinfo: in der Mitte ist zwischen den LSA Klemmen ist ein Zugang für Messspitzen ( Messkontakte ) zwischen den Klemmenreihen Abmessungen: B: 111mm T: 22mm H: 33mm Höhe mit Kabelbügel: 40mm Links und rechts befinden sich Kabelhalter sowie unten Befestigungsart: Aufstecken 104mm Stecknasenmaß oder mittels Kabelbinder  Befestigungsart je nach optional Verteiler   zum aufstecken bzw. aufrasten oder per Kabelbinder je nach Verteilersystem  siehe auch weitere Bilder ! Zusatzinfos:  Optionaler Verteiler z.B. VKA-4 = Bst Nr 52-625-00645 siehe im Zubehör-Register ( für die Aufnahmen von bis zu 14-Stück dieser LSA-Leisten somit max 140DA = 280Drähte )

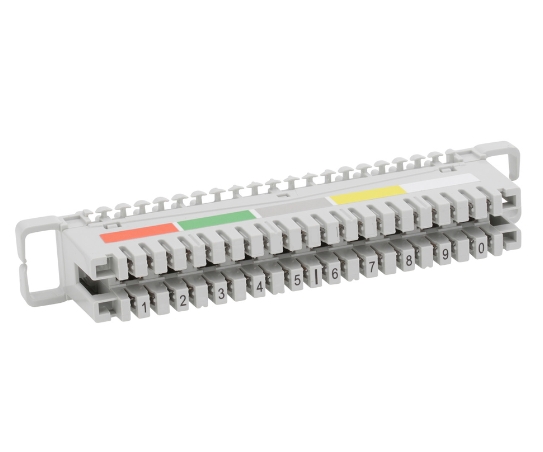

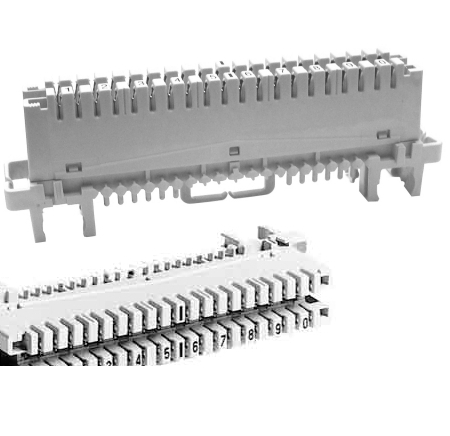

LSA Klemmleiste 10DA für 10 Doppeladern = 20 Schwachstromadern  Moderne Anschlusstechniken müssen bei gleichen oder besseren technischen Eigenschaften ein deutlich geringeren Platzbedarf aufweisen; und nicht zuletzt müssen sich die Rangierbereiche möglichst übersichtlich darstellen. Somit ist dies die optimale Klemmleiste bzw. Anschlußleiste bzw. die Lösung für die Zentrale Kabellage in der Schwachstromtechnik. Ideal beim Einsatz und sauberen verdrahten, verteilen und auflegen für die Cat.3 Kabelage bei der Telekommunikation-, Datentechnik, VoIP-, DSL-Technik, Alarm- und Sicherheitstechnik also kabelgebunde Bewegungsmelder, Türmelder, Kontaktmelder, Reedkontakte usw. Ideal auch für die ELA-100V Technik als Unterverteiler usw.   LSA = Schneidklemmtechnik ( kann unabisoliert geklemmt und auch wieder ausgeklemmt werden )  Anschlussklemmleiste zum Aufschrauben in Kleinverteiler  Aufzulegen mittels optionalem LSA Werkzeug geeignet für 10DA = 10 Doppeladern = 20 Schwachstromadern  Ideal für Massivleiter ( Drähte ) mit DM 0,4 bis 0,8mm ( AWG26-20 )   für zwei gleiche Massivleiter mit DM 0,4 bis 0,65mm  Für Isolierungsaußendurchmesser mit DM 0,7 bis 1,6mm ( PVC or cell PE and PA )  Kontakte aus Messing, versilbert Kontaktwiderstand : 1-10mOhm / Kontaktbrücke Ja von Links nach Rechts  Kontaktbelastbarkeit jew. max <5A ( EN60947-7-1 ) Isolationswiderstand : 5x10hoch4Mohm 500V Geschirmt Nein / In Verbindung mit Metallgehäuse Ja  Mit Leistenmarkierung Beschriftung/Ziffern 1..10 Kontaktleiste Numbers of retermination <200  Abmessungen: Länge 105mm Breite 26mm Höhe 22mm Befestigungsmass: 96mm (Bohrung Mitte/Mitte) Form B nach DIN47608 Teil-1 zur Montage in Kleinverteiler, Schwachstromverteiler Cat3 Isolierkörper aus ABS Formmasse UL94V-0 / Halogenfrei Ja / RoHS konform Ja  Temperatur-Einsatzbereich : -40°C .... +80°C  Farbe: Grau ähnlich RAL7035  Optional erhältliches Auflegewerkzeug (siehe Zubehör-Register)  z.B. Bst.Nr.:97-905-00620 LSA Auflegewerkzeug Einmalwerkzeug z.B. Bst.Nr.:97-905-00630 LSA Auflegewerkzeug Profi z.B. Bst.Nr.:97-905-00910 LSA Auflegewerkzeug Profi  Optional erhältliche Verteilergehäuse ( siehe im Zubehör-Register )  z.B. Bst.Nr.:52-625-00740 = für max 1x LSA 10DA Leiste = 20 Schwachstromadern

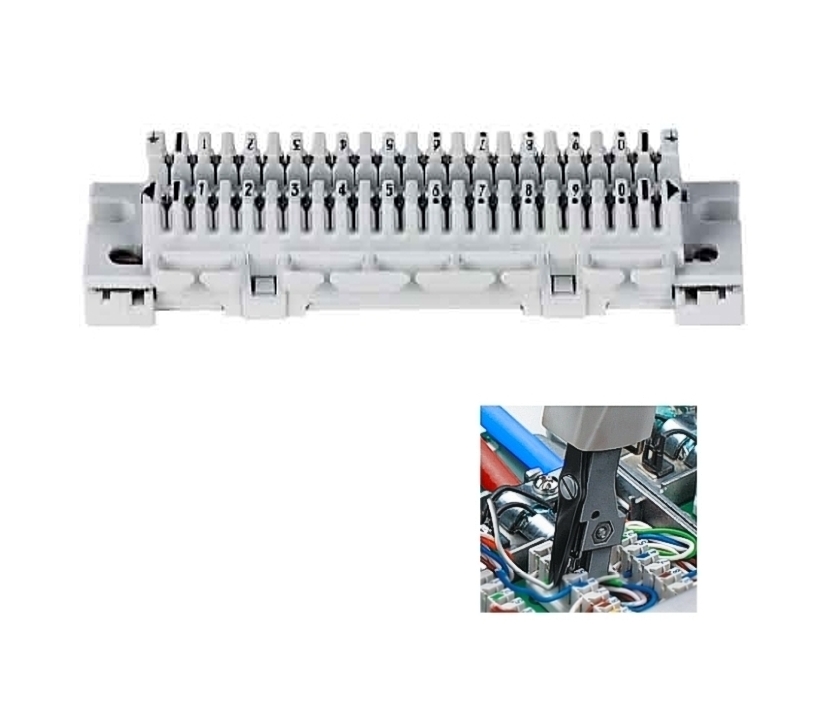

LSA 10-EA Fernmeldeleiste Anschlussleiste 2/10 = 20 Schwachstromadern In der Mitte der Leiste mit parallelem Prüf-Messabgriff bzw. Überspannungsabgriff für LSA Montagewannen/-kanäle Beschriftung: Schwarz 1x 1....10 ohne Farbcode Herstellerbezeichnung: LSA 10-EA für 10-Doppeladern = 20-Drähte  Abmessungen: 124 x 22,5 x 41mm Befestigungsart je nach optional erhältlichen Verteiler   zum aufstecken bzw. aufrasten oder Stangenmontage je nach Verteilersystem + siehe auch weitere Bilder !  Zusatzinfos:  Optionaler Verteiler z.B. VKA-4 = Bst Nr 52-625-00645 ( für die Aufnahmen von bis zu 14-Stück dieser LSA-Leisten somit max 140DA = 280Drähte )

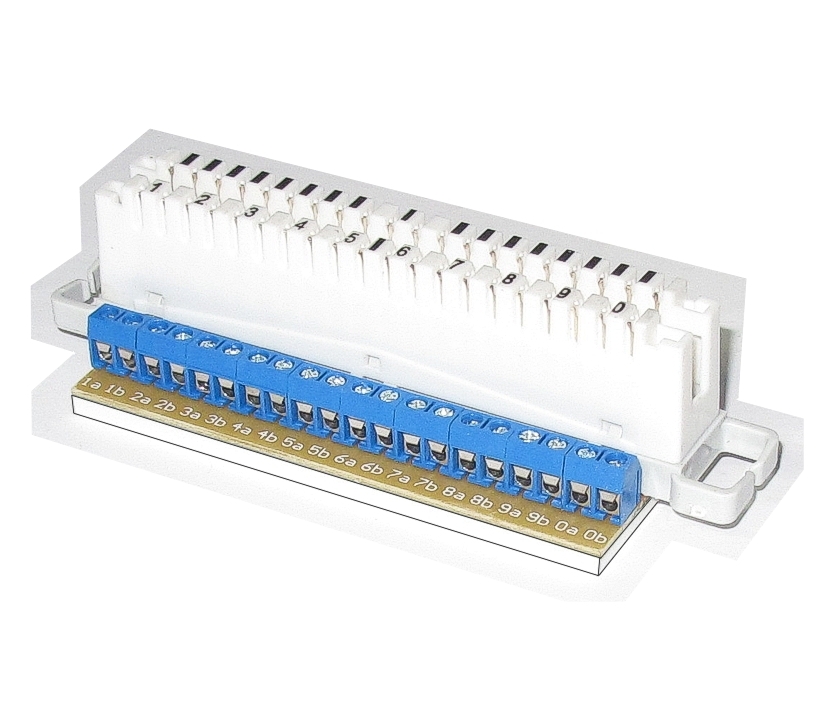

LSA 10-EA Fernmeldeleiste Trennleiste mit Schraubklemmen Anschlussleiste 2/10 = 20 Schwachstromadern Fernmeldeleiste Trennleiste mit Schraubklemmen Anschlussleiste 2/10 = 20 Schwachstromadern 0,40...0,80mm ( 0,70 .. 1,6mm / AWG26-AWG20 ) 10 Doppeladern-Schraubkontakte für Adern 0,5qmm bis 2,5qmm ( Printklemmen mit Drahtschutz ) für LSA-Montagewannen/-kanäle Bedruckt mit Ziffern, Beschriftung: Schwarz 1x 1....10 / ohne Farbcode Material Kunststoff PBT Polyester ( UL94V-O ) Kontaktwiderstand : <1mOhm Isolations-Widerstand: >5x 104Mohm AC Voltage 2KVeff Abmessungen: Korpus Only B: 110mm T: 22,5mm H: 37mm Gesamtbreite mit Kabelführung Links+Rechts: 131mm Tiefe: 37mm mit Schraubkontakten Höhe Gesamt: 37mm Befestigungsart der Leiste: Primär zum aufrasten auf Basisträger oder auch aufkleben z.B. mit 2-Componenten-Klebstoff oder Spiegelklebeband ....  Unterteil vollisoliert und eben siehe auch weitere Bilder !  Temperatureinsatzbereich: -20°C ... +80°C Gewicht: 60gr

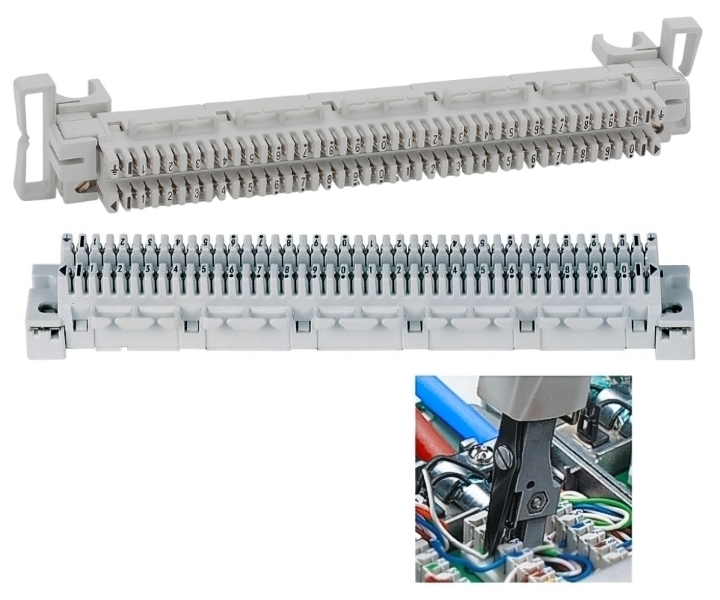

LSA Klemmleiste 20DA für 20 Doppeladern = 40 Schwachstromadern Moderne Anschlusstechniken müssen bei gleichen oder besseren technischen Eigenschaften ein deutlich geringeren Platzbedarf aufweisen; und nicht zuletzt müssen sich die Rangierbereiche möglichst übersichtlich darstellen. Somit ist dies die optimale Klemmleiste bzw. Anschlußleiste bzw. die Lösung für die Zentrale Kabellage in der Schwachstromtechnik. Ideal beim Einsatz und sauberen verdrahten, verteilen und auflegen für die Cat.3 Kabelage bei der Telekommunikation-, Datentechnik, VoIP-, DSL-Technik, Alarm- und Sicherheitstechnik also kabelgebunde Bewegungsmelder, Türmelder, Kontaktmelder, Reedkontakte usw. Ideal auch für die ELA-100V Technik als Unterverteiler usw.  LSA = Schneidklemmtechnik ( kann unabisoliert geklemmt und auch wieder ausgeklemmt werden )  Anschlussklemmleiste zum Aufschrauben in Kleinverteiler  Aufzulegen mittels optionalem LSA Werkzeug geeignet für 20DA = 20 Doppeladern = 40 Schwachstromadern  Ideal für Massivleiter ( Drähte ) mit DM 0,4 bis 0,8mm ( AWG26-20 )   für zwei gleiche Massivleiter mit DM 0,4 bis 0,65mm  Für Isolierungsaußendurchmesser mit DM 0,7 bis 1,6mm ( PVC or cell PE and PA )  Kontakte aus Messing, versilbert Kontaktwiderstand : 1-10mOhm / Kontaktbrücke Ja von Links nach Rechts  Kontaktbelastbarkeit jew. max <5A ( EN60947-7-1 ) Isolationswiderstand : 5x10hoch4Mohm 500V Geschirmt Nein / In Verbindung mit Metallgehäuse Ja  Mit Leistenmarkierung Beschriftung/Ziffern 2x 1..10 Kontaktleiste Numbers of retermination <200  Abmessungen: Länge Korpus 179mm / Länge mit den L+R Kabelführungen ca. 200mm                           Breite Korpus : 19mm mit Kabelführung 26mm / Höhe Korpus : 25,5mm m.Stangenbef: 40mm Befestigungsmass: 170mm ( Bohrung Mitte/Mitte zum schrauben ) Befestigungsmass: 163mm ( Bei Stangenmontage PS: Die Stangenbef. kann abgemacht werden ) Siehe auch weitere Bilder zur Stangebefestigung !  Form B nach DIN47608 Teil-1 zur Montage in Kleinverteiler, Schwachstromverteiler  Isolierkörper aus ABS Formmasse UL94V-0 / Halogenfrei Ja / RoHS konform Ja  Temperatur-Einsatzbereich : -40°C .... +80°C  Farbe: Grau ähnlich RAL7035 Optional erhältliches Auflegewerkzeug (siehe Zubehör-Register) z.B. Bst.Nr.:97-905-00620 = LSA Auflegewerkzeug Einmalwerkzeug z.B. Bst.Nr.:97-905-00630 = LSA Auflegewerkzeug Profi z.B. Bst.Nr.:97-905-00910 = LSA Auflegewerkzeug Profi Optional erhältliches Schilderrahmen (siehe Zubehör-Register) Bst Nr 38-400-00215 = Schilderrahmen für 20DA Leisten  Optional erhältliche Verteilergehäuse ( siehe im Zubehör-Register ) z.B. Bst.Nr.:52-625-00500 = für max 1x LSA 20DA Leiste = 40 Schwachstromadern  z.B. Bst.Nr.:52-625-00530 = für max 2x LSA 20DA Leiste = 80 Schwachstromadern  z.B. Bst.Nr.:52-625-00880 = für max 3x LSA 20DA Leiste = 120 Schwachstromadern ( nml. )  z.B. Bst.Nr.:52-625-00640 = für max 4x LSA 20DA Leiste = 160 Schwachstromadern ( nml. )

Auflegewerkzeug für LAN-Kabel Netzwerkkabel für CAT5 CAT6 CAT7 CAT8 Patchwerkzeug LSA Anlegewerkzeug bzw. Auflegewerkzeug für Telekommunkations-, und Patchkabelleisten. Geeignet für übliche LAN Netzwerkkabel, Patchkabel, Telekommunikationskabel, Netzwerkdosen usw. Patchwerkzeug Für die LSA Schneid Klemmtechnik an Patchfeldern, Netzwerkdosen, LAN Dosen usw.  Für Leiterdurchmesser von 0,4 bis 0,8mm  ( Starre und Flexibel )  Aderdurchmesser max: 1,5mm Löt-, schraub-, abisolierfreie Anschlusstechnik mit Kabelabschneider vorn (beim Kabelauflegen) Abmessungen: 176 x 37 x 21mm

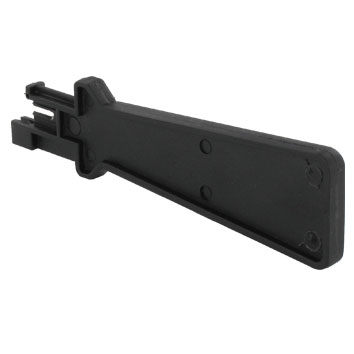

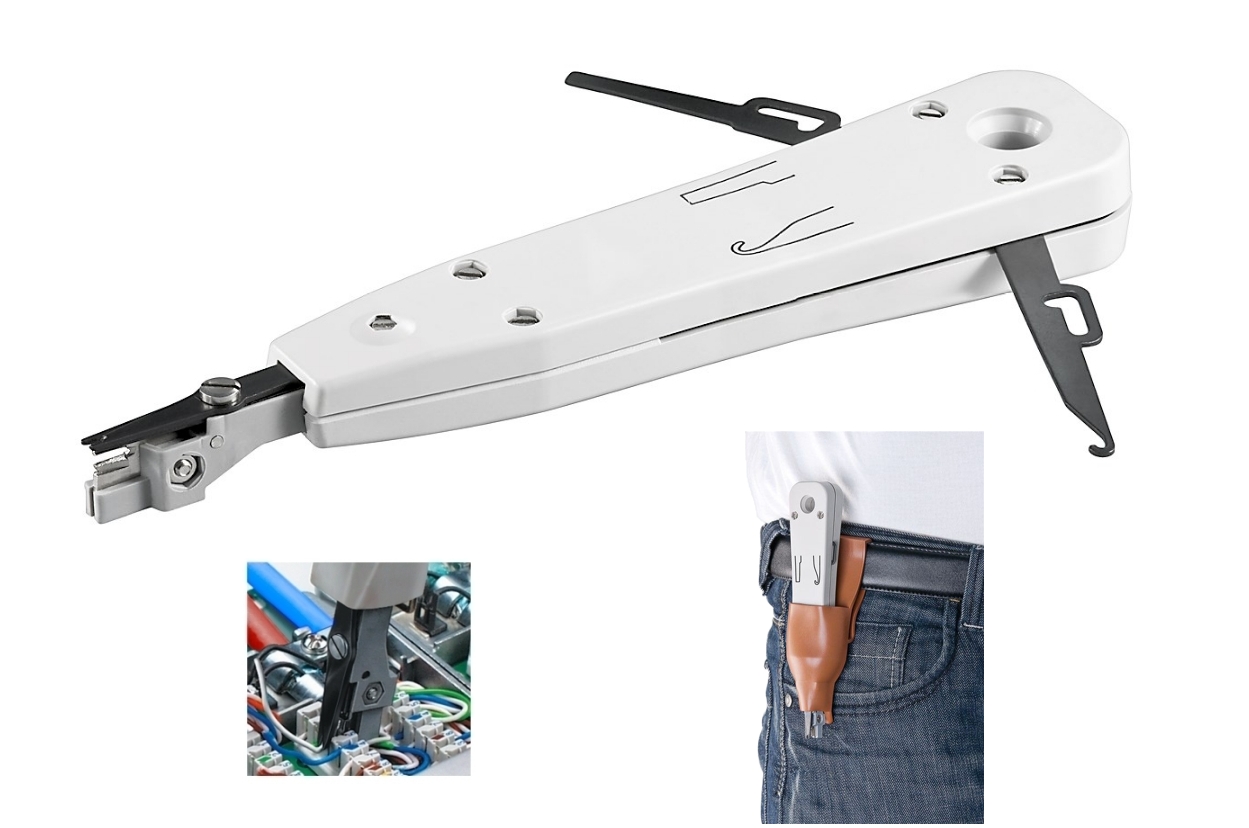

LSA Auflegewerkzeug / LSA Anlegewerkzeug aus Kunststoff Geeignet für LSA Klemmleisten, LAN-Dosen, Netzwerkddosen, Patchleisten, DSL- und ISDN-Dosen also für Telekommunikationstechnik und Schwachstromtechnik

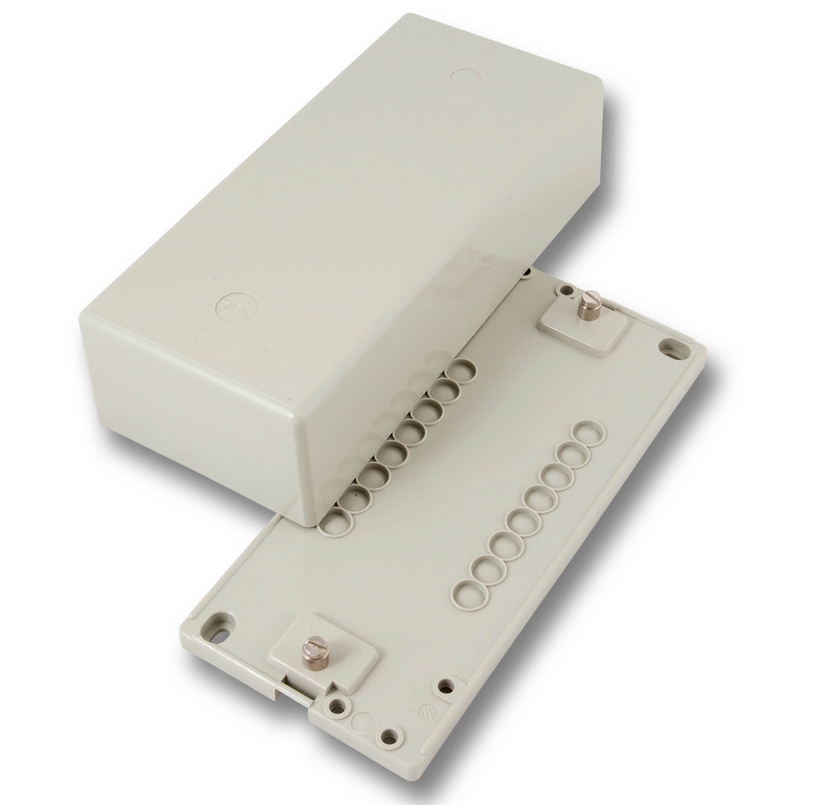

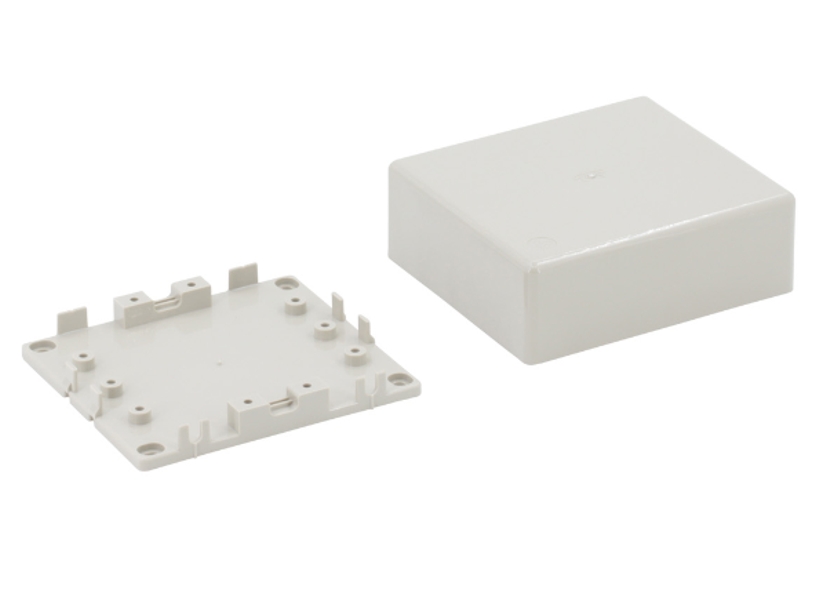

Verteilerkasten Leergehäuse für die Aufnahme von  10DA Klemmleisten z.B. LSA oder SID oder SID-C Klemmleiste Kunststoffverteilerkasten für die Fernmeldetechnik Schwachstrom Alarmtechnik DSL Telefonie usw. für max 2x 10DA Klemmleisten  Verteilerkasten Leergehäuse für die Aufnahme von einer 10DA = LSA oder SID-C Anschlußleiste Anschlussleiste nicht im Lieferumfang Für max 2 Klemmmodule gemäß DIN47608 Form-A ( LSA-Baureihe 1/10 10DA ) oder DIN 47614 Form-A Aufputzgehäuse für trockene Räume Kabeleinführung von 4 Seiten möglich  Schutzart IP-30  Werkstoff Kunststoff Thermoplastgehäuse Farbe Grau... Kieselgrau ( RAL 7032 )  Abmessungen L: 130mm / B: 115mm / H: 45mm Zubehör siehe auch (Zubehör-Register) Bst.Nr: 38-400-00200 = 10DA Klemmleiste mit LSA-Technik Bst-Nr: 38-400-00100 = 10DA Klemmleiste mit SID-C Technik

Verteilerkasten bzw. Leergehäuse für die Aufnahme von einer 20DA wie LSA oder SID Klemmleiste Anschlussleiste nicht im Lieferumfang (siehe Zubehör-Reiter) Leistenbefestigungsmaß: 170mm Aufputzgehäuse für trockene Räume Schutzart IP-31 Thermoplastgehäuse Abmessungen: L:200mm B:90mm H:50mm Optinales Zubehör Klemmleisten und Werkzeuge (siehe Zubehör-Register) Bst.Nr.:38-400-00210 LSA Leiste für 20DA = 40 Drähte Bst.Nr.:97-905-00620 LSA Auflegewerkzeug Einmalwerkzeug Bst.Nr.:97-905-00630 LSA Auflegewerkzeug Profi Bst.Nr.:38-400-00230 Schraubkontakleiste für 40 Drähte Bst.Nr.:38-400-00120 SID Leiste für 20DA = 40 Drähte

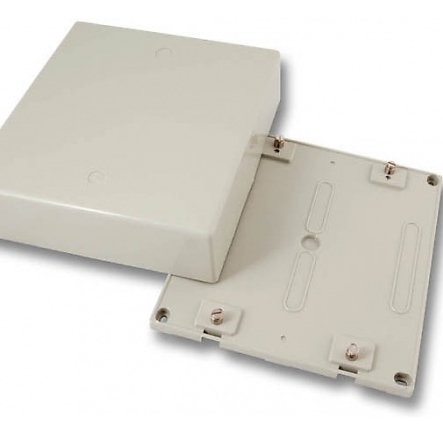

Verteilerkasten bzw. Leergehäuse bzw. Kunststoffverteiler  für die Aufnahme von bis zu 2 LSA oder 2 SID Klemmleisten 20DA Anschlussleiste nicht im Lieferumfang Leistenbefestigungsmaß: 170mm Aufputzgehäuse für trockene Räume Schutzart IP-31 Thermoplastgehäuse Abmessungen: 200 x 178 x 50mm (L/B/T) Optionales Zubehör wie Klemmleisten und Werkzeuge (siehe auch Zubehör-Register) Bst.Nr.:38-400-00210 LSA Leiste für 20DA = 40 Drähte Bst.Nr.:97-905-00620 LSA Auflegewerkzeug Einmalwerkzeug Bst.Nr.:97-905-00630 LSA Auflegewerkzeug Profi Bst.Nr.:38-400-00230 Schraubkontakleiste für 40 Drähte Bst.Nr.:38-400-00120 SID Leiste für 20DA = 40 Drähte Weitere Ersatzartikel = Bst-Nr 52-625-00535

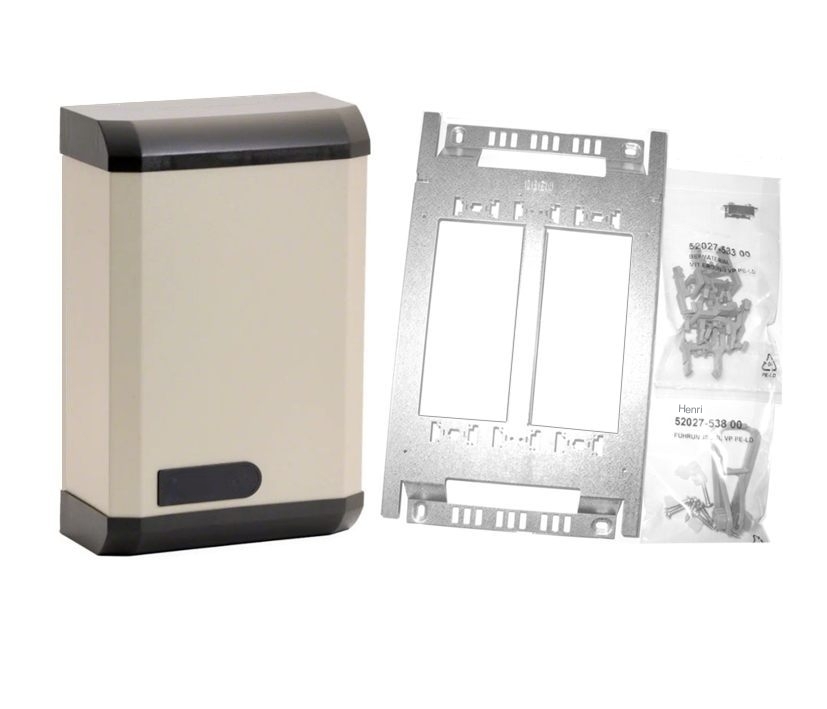

Verteilerkasten bzw. Schwachstromverteiler für Telekommunikation, Schaltanlagen, ELA-Technik, Alarm- und Sicherheitstechnik usw.  Wandverteiler fuer die Aufputzmontage / VERTEILERKASTEN aus STAHLBLECH Supersolider Profi Verteilerkasten aus Metall, schlagfest Interner Basisträger Vollmetall mit Erdungschraube Metalldeckel mit oben und unten Kunststoffabdeckung mit Kabeleinlaessen zum ausbrechen. Ideal fuer Klemmleisten aus der Schwachstromtechnik also z.B.  LSA oder LSA-Plus oder auch SID-C / SID-CS Leisten / Schraubleisten VKA2 Im Prinzip alle Klemmleisten nach DIN476144 zur Aufnahme von Anschlusstechnik mit Befestigungsmass 170mm ( DIN Leisten 180mm z.B. 20DA ) wie Quante SID-C, SID-CD sowie LSA-Plus 1 und LSA-Plus 2, ( 96mm auf Montagewanne), Herzstueck dieser Verteilerkastengeneration ist die drehbare Bodenplatte. Wahlweise bestückbar mit 1,2,3 Leisten LSA-, LSA-Plus, SID-C, SID-D oder Schraubklemmleisten Verteilerkasten Bodenplatte fuer 3x 20DA = max. 60DA ( Doppeladapter = max 120 Litzenkabel ) zur Aufnahme von max 3x Leisten 20DA SID-CD bzw. LSA-PLUS 1  oder 2x Leisten mit 20DA nach DIN47614 Form B Wandverteiler fuer die Aufputzmontage verschliessbar durch optionalen Schlossbausatz DIN Verteilerkasten aus Metall ( 2-teilg ) Schutzart IP40 Abmessungen: H: 330mm B: 200mm T 100mm Gewicht: 2,6Kg  Lieferung : Verteiler mit Erdungsschraube + Halteclips fuer Schneidklemmleisten ohne internen Klemmleisten Optional zb. 20DA Klemmleisten optional siehe Zubehör-Reiter  Optionales Zubehör Klemmleisten und Werkzeuge ( siehe auch Zubehör-Register z.B. ) Bst.Nr.:38-400-00210 = LSA Leiste für 20DA = 40 Drähte = 20DA = 20-Doppeladern L: 180mm ( Bef.Maß 170mm )  Bst.Nr.:97-905-00620 = LSA Auflegewerkzeug Einmalwerkzeug Bst.Nr.:97-905-00630 = LSA Auflegewerkzeug Profiwerkzeug  Alternativ  Bst.Nr.:38-400-00230 = Schraubkontakleiste für 40 Drähte = 20DA = 20-Doppeladern L: 180mm ( Bef.Maß 170mm )  Bst.Nr.:38-400-00120 = SID Leiste für 20DA = 40 Drähte

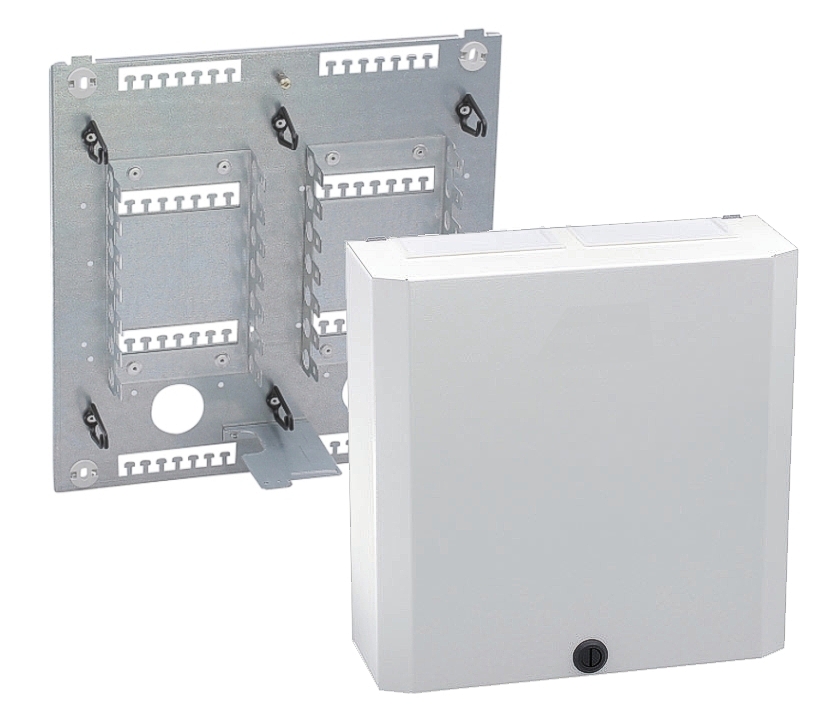

Verteilerkasten bzw. Schwachstromverteiler für Telekommunikation, Schaltanlagen, ELA-Technik, Alarm- und Sicherheitstechnik usw.   VKA4 Supersolider Profi Verteilerkasten aus Metall, schlagfeste solide Ausführung  Basisträger Vollmetall mit Erdungschraube/Erdungsbolzen und wechselbare Mantelkeilklemme Metalldeckel und solider Unterbauch für Kabelführung auch aus Metall Kabeleinführung von oben/unten durch Kunststoffeinlässe in der Haube und von hinten durch Aussparungen in der Rückwand möglich Rangierdrahtführungen ober- und unterhalb der Montagewanne für geordnete Rangierdrahtführung Erdungsbolzen und wechselbare Mantelkeilklemme Vorreiber in der Haube auf Schließsystem ( Schloß auch wechselbar )  Montage von Deckelkontakt möglich Verteilerbelegungsverzeichnis an der Innenseite der Stahlblechhaube Mit Metall-Grundplatte für alle div. Klemmen Baugruppen Klemmen usw. befestigt werden können  Primär geeignet für Klemmen mit Aufsteckmontage oder bedingt mit Blechtreibschrauben, Kabelbinder  Für Klemmleisten aus der Schwachstromtechnik also  LSA oder LSA-Plus oder auch Schraubleisten 10DA Im Prinzip alle Klemmleisten LSA-Modulen 2/10 ( 10DA Steckversion ) die für Montagewanne geeignet sind  oder auch optional erhältlich LSA-TL = Testleisten Messleiste mit Prüfschnur und Steckkontakt  Metall-Verteilerkasten fuer max. 14-Stück 10DA Leisten ( 2x7er Reihe ) ergibt max 140DA = 140-Doppeladapter = max 280 Litzenkabel  z.B. zur Aufnahme von 2x 7x Leisten 2/10 bzw. 10DA ... Für SID nicht geeignet SIEHE AUCH WEITERE BILDER ( ein Beispiel ) Wandverteiler fuer die Aufputzmontage verschliessbar durch optionalen Schlossbausatz ( fals benötigt )  Verteilerkasten aus Metall ( 2-teilg ) Überspannungsschutz steckbar DIN-Leisten kompatibel Nein Farbe der Haube: RAL 9016 (verkehrsweiß) Schutzart IP42 Klimabereich : Einsatz in trockenen Räumen Abmessungen: H: 333mm B: 333mm T 115mm Max. Tiefe der Einbauten = 106mm Gewicht: 3,26Kg  Klemmleisten optional siehe Zubehör-Reiter  Optionales Zubehör Klemmleisten und Werkzeuge ( siehe auch Zubehör-Register z.B. ) Bst.Nr 38-400-00190 = LSA Leiste für 10DA = 20-Drähte = 10DA = 10-Doppeladern L: 124mm   Bst.Nr 97-905-00620 = LSA Auflegewerkzeug Einmalwerkzeug Bst.Nr 97-905-00630 = LSA Auflegewerkzeug Profiwerkzeug  Alternative Leisten ( anderstweitig zu befestigen )   Bst.Nr 38-400-00230 = Schraubkontakleiste für 40 Drähte = 20DA = 20-Doppeladern L: 180mm ( Bef.Maß 170mm )  Bst Nr 38-400-00200 = LSA für 10-Doppeladern (20Drähte) mittel Blechtreibschrauben  Bst Nr 38-400-00240 = LSA für 10-Doppeladern (20Drähte) hohe Ausführung zum aufstecken auf Zapfen
