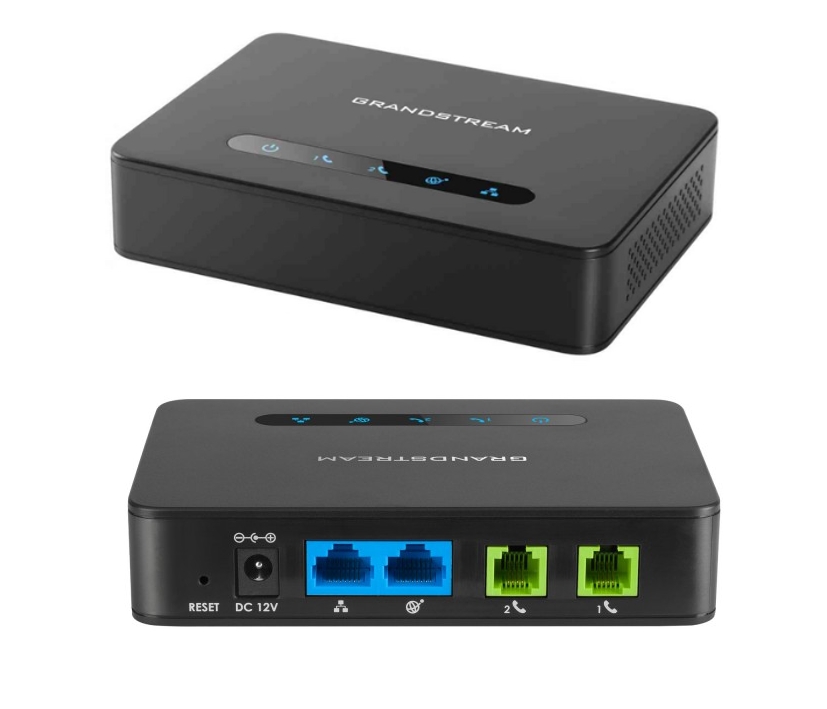

VOIP LAN IP-Adapter auf AB-Port also analog Telefonausgang +VOIP Gateway + Einstellungen über Webbrowser + Anbindung an Verstärker aller Art dann über optionale Art-Nr 88-404-01010 Der leistungsstarke 2-Port-ATA (analoger Telefonie-Adapter) verfügt über zwei FXS- sowie einen GigabitAnschluss und hat bereits einen NAT Router integriert. Basierend auf Grandstream´s marktführender SIP/ATA-Gateway-Technologie, die weltweit in unzähligen Installationen Anwendung findet, bietet dieser ATA ein hervorragendes Funktions- sowie Ausstattungsspektrum und die, für Grandstream typische, sehr hohe Sprachqualität. Die umfangreiche Sicherheitsausstattung, wie beispielsweise “unique security certificate/unit” sowie die umfangreichen Management- und Provisionierungsmöglichkeiten prädestinieren Grandstream ATA´s für unterschiedlichste Anwendungsszenarien Herausragende Sprachqualität durch Breitband HD-Codec Einstellbar als reine interne Nebenstelle oder auch externe Telefonnummer je nach VoIP System AES Verschlüsselung mit Security-Zertifikat je Gerät 3er Konferenzmöglichkeit je Port Zwei Gigabit Netzwerkanschlüsse LAN RJ45 Ports Automatisierte & sichere Provisionierungsoptionen durch TR069 Unterstützung für zwei SIP-Profile und 2 x RJ11 FXS-Ports ( AB-Port ) Unterstützung auch von T.38 Fax für zuverlässige FAX over IP Übertragung Hochperformanter NAT-Router Supports 2 SIP profiles through 2 FXS ports and dual Gigabit ports Includes a built-in NAT router which can handle routing speeds up to 100MBpsTLS und SRTP Sicherheitsverschlüsselungstechnologie zum Schutz der Anrufe und KontenAutomatisierte Bereitstellung Optionen gehören TR-069 und XML-KonfigurationsdateienUnterstützt 3-Wege-AudiokonferenzenFailover-SIP-Server schaltet automatisch in den sekundären Server Hauptserververbindung verliertUnterstützt T.38 Fax für Fax-over-IP-ErstellungUnterstützt eine Vielzahl von Anrufer-ID-FormateVerwenden Sie mit Grand der UCM Reihe von IP-PBX-Anlagen für Zero Configuration Provisioning Anschlüsse Telefonanschlüsse Zwei (2) FXS Ports ( RJ11 AB-Ports ) Netzwerkanschlüsse Zwei (2) 10/100/1000 MBit/s RJ45 Ports LED Indikatoren STROM, LAN, WAN, PHONE1, PHONE2 Reset Taste JA Sprache, Fax, Modem Telefoniefunktionen Anrufer-ID anzeigen und verbergen, Anklopfen, Flash, begleitet/nicht begleitetes Verbinden, weiterleiten, halten, Bitte nicht stören, 3er Konferenz Sprach-Codecs G.711 mit Annex I (PLC) und Annex II (VAD/CNG), G.722, G.723.1, G.729A/B, G.726, iLBC, OPUS, Dynamic Jitter Buffer, erweiterte Echounterdrückung Fax over IP T.38 compliant Gruppe 3 Fax Relais bis zu 14,4kBit/s und automatischem Wechsel zu G.711 für Fax pass-through Signalreichweite 3 REN, bis zu 1km bei 24AWG (CAT5) Leitung Anrufer ID Bellcore Type 1 & 2, ETSI, BT, NTT, und DTMF-basierte Anrufer-ID Trennmethoden Besetztton, Polaritätsumkehr, permanente Schleife Signalisierung Netzwerkprotokolle TCP/IP/UDP, RTP/RTCP, HTTP/HTTPS, ARP/RARP, ICMP, DNS, DHCP, NTP, TFTP, SSH, STUN, SIP (RFC3261), SIP over TCP/TLS, SRTP, TR-069 QoS Layer 2 (802.1Q VLAN, SIP/RTP 802.1p) und Layer 3 (ToS, Diffserv, MPLS) DTMF Methode In-Audio, RFC2833 und/oder SIP INFO Provisionierung und Verwaltung HTTP, HTTPS, SSH, TFTP, TR-069, sichere und automatische Provisionierung durch AES Verschlüsselung, Syslog Sicherheit Medien SRTP Kontrolle TLS/SIPS/HTTPS Verwaltung / Management Syslog support, SSH, remote management über Web-Browser Geräteinfo 230VAC Universalnetzteil Eingang: 100-240VAC 50/60Hz Ausgang: 12VDC 500mA Optional hierzu erhältlich ( siehe auch im Zubehör-Register ) Art-Nr 88-404-01010 = AB-Adapter auf NF-Ausgang also Anbindung an Verstärkereingang aller Art ... ideal dann für Durchsagen Art-Nr 76-882-01140 = Adapter RJ11 auf TAE Buchse F Art-Nr 76-882-01185 = Adapter RJ11 auf TAE Buchse NFN Für die Anbindung an moderne VOIP .. PBX ... IP-LAN-Telefontechnik gibt es natürlich noch weitere VoIP-Telefonadapter bzw. IP Gateway mit AB-Port je nach benötigter Anwendung Art-Nr 74-500-00700 = VoIP Gateway Telefonadapter mit RJ11 AB-Ports SIP ATA Gateway 4-Port Grandstream Art-Nr 74-500-00800 = VoIP Gateway Telefonadapter mit RJ11 AB-Ports SIP ATA Gateway 2-Port Grandstream Art-Nr 74-500-00500 = VoIP Gateway Telefonadapter mit RJ11 AB-Ports SIP ATA Gateway 2-Port für Telekom PBX MK202 Art-Nr 74-500-00600 = VoIP Gateway Telefonadapter mit RJ11 AB-Ports SIP ATA Gateway 2-Port Cisco ATA 191 Multiplattform

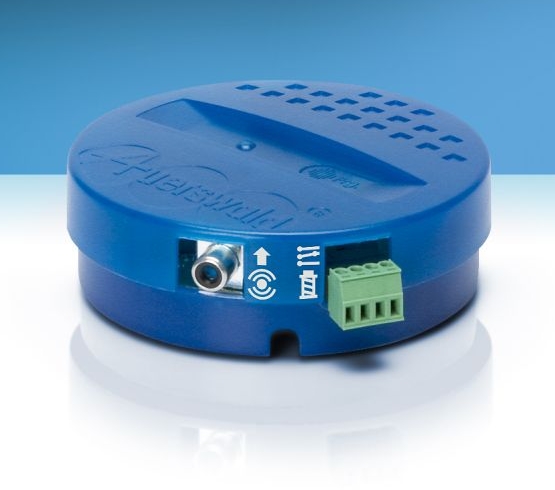

Telefonanlagen Tonkoppler (Audiokoppler mit Schaltboxinterface), einfach am analogen a/b Port von TK-Anlage (zb. analoge Nebenstelle) und an einem Cinch Verstärkereingang anschließen - fertig. Weitere Infos mit Verwendung mit modernen SIP-IP-Telefonie mit optionalem ATA-Gateway siehe weiter unten ! Geeignet für alle Arten von Audio-Verstärker und natürlich auch ELA 100V Verstärker; hauptsache ihr Verstärker hat einen üblichen Mikrofon-Eingang meist mit 600-Ohm. Durchsagen leicht gemacht ! Die a/b-Audiobox kann überall dort eingesetzt werden, wo Durchsagen über eine vorhandene Telefonanlage gewünscht oder nötig sind z. B.: Wartezimmer in Arztpraxen Supermärkte, Lagerhallen Einkaufspassagen Fertigungsstätten, Werkstätten ... Bahnhöfe Verwaltungsgebäude Öffentliche Einrichtung, z. B. Museen und Schulen usw.... Mit der a/b-Audiobox können Beschallungssysteme schnell und einfach mit nahezu jeder Telefonanlage gekoppelt werden. Dazu wird die Box einfach zwischen eine analoge Nebenstelle (A/B) einer Telefonanlage und dem Verstärkereingang, z. B. eines ELA-Systems, geschaltet. Wird die a/b-Audiobox angerufen, nimmt sie den Ruf automatisch entgegen und stellt eine Verbindung zum daran angeschlossenen Durchsagesystem her. Das integrierte Schaltrelais kann zur Auswahl der Lautsprecherzone des Beschallungssystems verwendet werden. Auf Wunsch wird die Durchsage akustisch angekündigt (Integriert Art Ding-Dong).Die Audiobox ist für Verstärker und ELA-Systeme mit einem NF-Eingang (300 mVeff / 600 Ohm) geeignet Adapter für Durchsagen über die Telefonanlage Ideal für z. B. Warteräume, Supermärkte und Einkaufspassagen Akustische Ankündigung der Durchsage möglich (programmierbar integriert ähnlich Ding-Dong). Einfache Anbindung von nahezu jeder Telefonanlage an Beschallungssystemen (z. B. ELA) Betrieb und Speisung über analogen Nebenstellenanschluss einer Telefonanlage von Auerswald und anderer Hersteller Programmierung der Funktionen über Telefon (MFV) Schaltkontakt zum Umschalten der Lautsprecherzone von Beschallungssystemen Zusätzliche Schaltmöglichkeiten durch optionale a/b-Schaltmodule LED-Statusanzeige Technische Daten: Anschlüsse Versorgungsanschluss über den a/b-Port der Telefonanlage Kompatible Telefonanlagen: Auerswald, Agfeo, AVM, FEC/Elmeg, Tiptel, HiTel u.v.w.m. im Prinzip alle TK mit AB-Port ( TAE ) Betriebsspannung aus a/b-Port 16 - 60 V DC Schleifenstrom, betriebsartabhängig <1mA (Ruhemodus) 20-60mA (Durchsage) Leistungsaufnahme ca. 60 mW (Ruhemodus) Wahlverfahren MFV Ausgangspegel Audioausgang max. 300 mVeff, Innenwiderstand 600 Ohm Kontaktbelastbarkeit des Schaltrelais max. 30 V / 1 A Gehäuse Kunststoff, 2-teilig Abmessungen ø 95 x 33mm Gewicht ca. 100g Schutzart IP20 Das im Lieferumfang enthaltene Anschlusskabel RJ-11 auf RJ-11 Den im Lieferumfang enthaltenen Adapter RJ-11 auf TAE-F Cinchkabel Hinweis: Bei größerer Entfernung der a/b-Audiobox von der TK-Anlage (mehr als 10 m) müssen sollten Kabel und Anschlussdosen fest verlegt werden. Hinweis zur Programmierung weiteren Einstellungen an dem Telefonkoppler ( siehe auch weitere Bilder ! ) : Dieser Abschnitt beschreibt die Programmierung, mit der Sie das Gerät an Ihre Bedürfnisse anpassen können wenn Sie das müßen Grundlegende Informationen zur Programmierung Um die a/b-Audiobox auf die Umgebungsbedürfnisse anzupassen, ist eine Programmierung notwendig. Die im Auslieferzustand bereits vorhandenen Einstellungen der einzelnen Funktionen sind in den Funktionsbeschreibungen angegeben. Programmierung einleiten und durchführen Voraussetzungen: Erfolgter Anschluss am internen a/b-Port einer TK-Anlage ( Telefonanlage mit TAE-Anschluß ) Für die a/b-Audiobox in der TK-Anlage eingerichtete interne Rufnummer Kenntnis der PIN ( 0000 im Auslieferzustand ) DTMF-fähiges internes Telefon oder DTMF-Geber um über Zahlentasten die Funktion aus zu führen Sie können mehrere Programmierungen hintereinander ohne Auflegen vornehmen. Korrekte Eingaben werden mit einem Quittungston (fünf schnell aufeinanderfolgende Töne) quittiert. Bei einigen Funktionen ist es notwendig, nach Wahl der Programmierziffernfolge den Hörer aufzulegen. Dies ist in den einzelnen Funktionsbeschreibungen angegeben. Um bei mehreren aufeinanderfolgenden Programmierungen die PIN nicht jedes Mal erneut eingeben zu müssen, wird diese nach einmaliger Eingabe bis zum Beenden des Programmiermodus gehalten. Beendet wird der Programmiermodus automatisch nach mehr als 3 Minuten Programmierpause (nach Verbindungsende) oder durch Drücken des Programmiertasters. Mögliche Einstellungen sind z.B. Gong vor der Durchsage ein-/ausschalten Lautstärke einstellen Maximale Verbindungsdauer einstellen ( 0=ungebegrenzt / 1=1min / ....9=9min ) Wartezeit für Stilleerkennung einstellen oder Stilleerkennung ausschalten Eingangsempfindlichkeit der a/b-Leitung einstellen ( 0=nidrig.....9=hoch ) Schaltfunktion bei Verbindungsaufbau ein-/ausschalten Schaltzeit der Schaltfunktion einstellen Schaltfunktion manuell umschalten a/b-Schaltmodule der Schaltfunktion zuweisen ( Taste am Telefon z.B.) ##1: Steuert a/b-Schaltmodule mit Schaltfrequenz 1 an. ##2: Steuert a/b-Schaltmodule mit Schaltfrequenz 2 an. ##3: Steuert a/b-Schaltmodule mit Schaltfrequenz 3 an. ##4: Steuert a/b-Schaltmodule mit Schaltfrequenz 4 an. ##5: Steuert a/b-Schaltmodule mit Schaltfrequenz 5 an. ##6: Steuert a/b-Schaltmodule mit Schaltfrequenz 6 an. a/b-Schaltmodule dem Taster am Gerät zuweisen Schaltzeit der a/b-Schaltmodule einstellen Programmierung PIN ändern Auslieferzustand bzw. Werkseinstellung herstellen Optional erhältlich ( fals benötigt ) siehe auch im Zubehör-Register z.B. Art-Nr 42-685-00047 = 1,5m Cinchkabel-Verlängerung Stecker-auf-Buchse Art-Nr 42-685-00048 = 2,5m Cinchkabel-Verlängerung Stecker-auf-Buchse Art-Nr 42-685-00046 = 5,0m Cinchkabel-Verlängerung Stecker-auf-Buchse Art-Nr 41-150-00227 = 1,0m Cinchkabel Stecker-auf-Stecker vergoldet Art-Nr 41-150-00280 = 2,0m Cinchkabel Stecker-auf-Stecker vergoldet Art-Nr 41-150-00295 = 5,0m Cinchkabel Stecker-auf-Stecker vergoldet Art-Nr 41-150-00298 = 10m Cinchkabel Stecker-auf-Stecker vergoldet passende Adapter für den Mikrofoneingang am Verstärker...Mischpult Art-Nr 39-852-00065 = Adapter XLR-Stecker 3polig auf Cinch-Kupplung Art-Nr 39-852-00058 = Adapter XLR-Kupplung 3polig auf Cinch-Stecker Art-Nr 39-852-00055 = Adapter XLR-Kupplung 3polig auf Cinch-Kupplung Art-Nr 41-109-00011 = Adapter 6,3mm Klinkenstecker auf Cinch-Kupplung Bei ev. auftretenden Brummstörungen; abhängig von TK-Anlage bzw. alter des Verstärkers empfehlen wir Art-Nr 88-901-00300 = passive DI-Box-Massetrenner ( 6,3mm Klinke - Klinke und XLR ) Art-Nr 88-901-00310 = aktive DI-Box-Massetrenner ( Sicher die beste ihrer Art - 6,3mm Klinke - Klinke und XLR ) Für die Anbindung an moderne VOIP .. PBX ... IP-LAN-Telefontechnik empfehler wir noch einen VoIP-Telefonadapter IP Gateway mit TAE-Port vorzuschalten z.B. Art-Nr 74-500-00700 = VoIP Gateway Telefonadapter mit RJ11 AB-Ports SIP ATA Gateway 4-Port Grandstream Art-Nr 74-500-00800 = VoIP Gateway Telefonadapter mit RJ11 AB-Ports SIP ATA Gateway 2-Port Grandstream Art-Nr 74-500-00500 = VoIP Gateway Telefonadapter mit RJ11 AB-Ports SIP ATA Gateway 2-Port für Telekom PBX MK202 Art-Nr 74-500-00600 = VoIP Gateway Telefonadapter mit RJ11 AB-Ports SIP ATA Gateway 2-Port Cisco ATA 191 Multiplattform
