84mm Horn Hochtöner 200W 8Ohm TL16H High-End Hochtonhorn

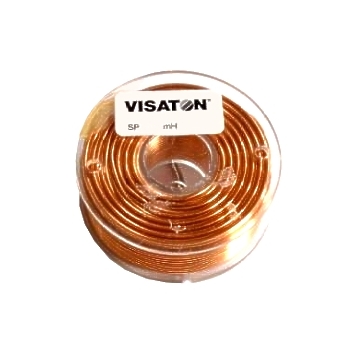

0,22mH Spule mit 0,6mm Draht 25x12mm Luftspule für Frequenzweichen  Höhe 12mm  Durchmesser 25mm  Drahtstärke 0,6mm Innenwiderstand 0,5-Ohm

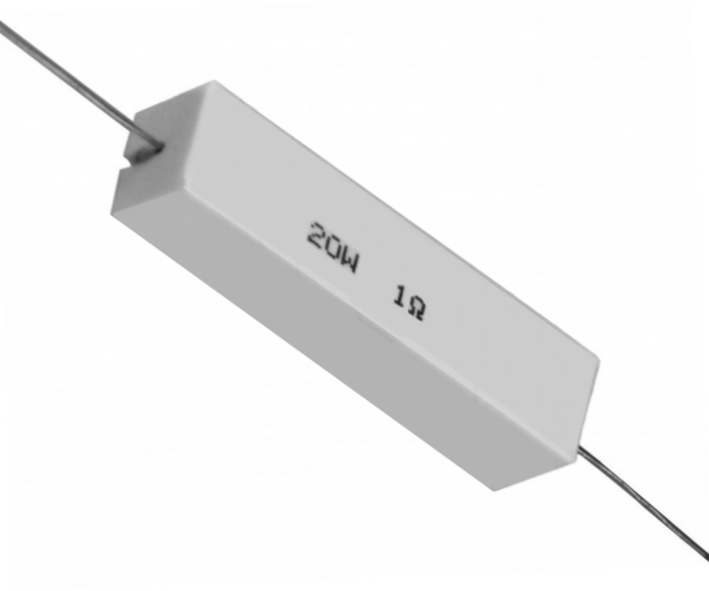

6,8Ohm 20W Widerstand axial 6,8R = 6,8-Ohm Toleranzbereich: 5% Bauform mit axialen Anschlußdrähten Abmessungen: L: 61mm 14 x 14,5mm

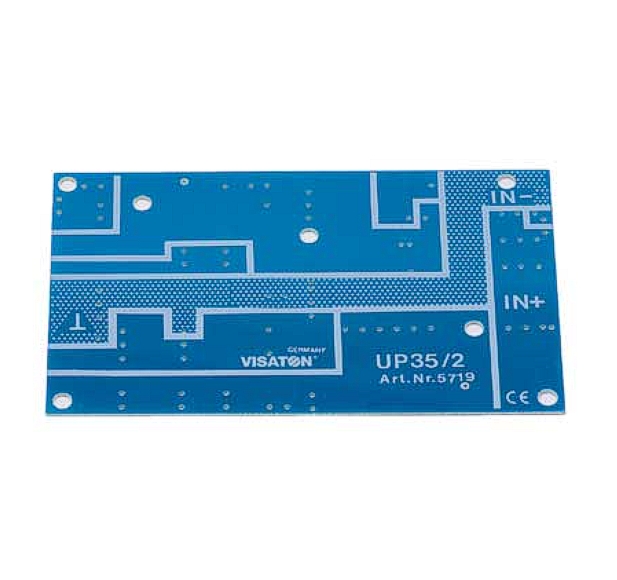

Universalplatine für 2-wege Frquenzweichen. Weichenplatine Leerplatine zum selber verlöten   Platine Leerplatine gebohrt für 2-wege Weichen oder 1-wege Weiuchen z.B. Tiefpass- oder Hochpassweichen  Impendanzkompensation und Pegelabsenkung vorgesehen Beschriftung: IN - / IN + / Masse Material: Epoxidharz mit 1,6mm Materialstärke Abmessung: 151 x 91mm Berechnung für die Weichenbauteile siehe hierzu weitere Bilder ( sehr einfach berechenbar ) Optionale Bauteile ( Kondensatoren ) hierzu unter Suche eingeben z.B. ( 4,7uF Tonelko ) Optionale Bauteile ( Luftspulen        ) hierzu unter Suche eingeben z.B. ( Spule 1mH )  Optional hierzu auch erhältlich Silberdraht für dickere Querschnitte auf der Kupferbahn, Lötzinn, Litzenkabel  Zusatzinfo:  Auf Wunsch berechnen wir die Werte der Kondensatoren und Spulen individuell für Sie.... und gegen Arbeitszeitaufwand bestücken wir ihnen ihre individuelle Weichenplatine für ihr Vorhaben ... oder Ersatzplatine für die Reparatur von Lautsprecherboxen aller Art.

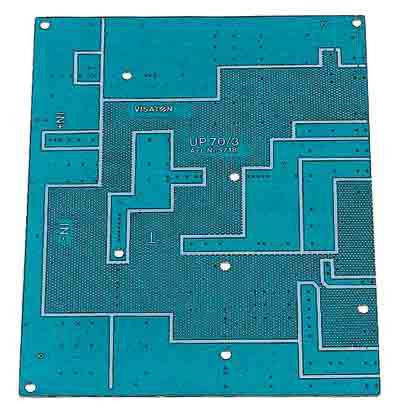

Universalplatine für 2-wege 3-wege oder 4-wege Frequenzweichen. Weichenplatine Leerplatine zum selber verlöten   Platine Leerplatine gebohrt für 2-wege Weichen oder 3-wege Weichen oder auch 4-wege Weichen  Impendanzkompensation und Pegelabsenkung vorgesehen Beschriftung: IN - / IN + / Masse Material: Epoxidharz mit 1,6mm Materialstärke Abmessung: 227 x 182mm Berechnung für die Weichenbauteile siehe hierzu weitere Bilder ( sehr einfach berechenbar ) Optionale Bauteile ( Kondensatoren ) hierzu unter Suche eingeben z.B. ( 4,7uF Tonelko ) Optionale Bauteile ( Luftspulen        ) hierzu unter Suche eingeben z.B. ( Spule 1mH )  Optional hierzu auch erhältlich Silberdraht für dickere Querschnitte auf der Kupferbahn, Lötzinn, Litzenkabel  Zusatzinfo:  Auf Wunsch berechnen wir die Werte der Kondensatoren und Spulen individuell für Sie.... und gegen Arbeitszeitaufwand bestücken wir ihnen ihre individuelle Weichenplatine für ihr Vorhaben ... oder Ersatzplatine für die Reparatur von Lautsprecherboxen aller Art.

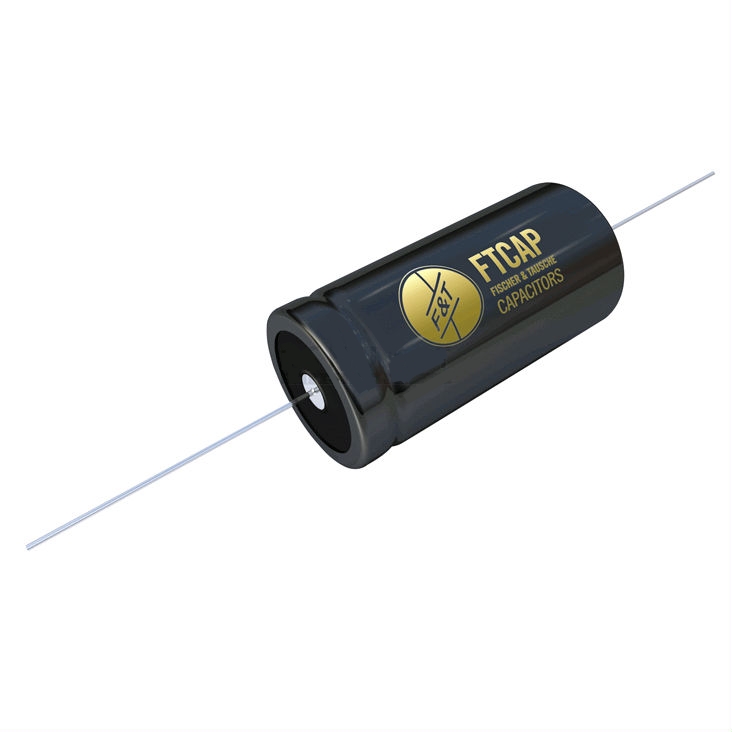

2,2uF TONELKO (bipolare Elektrolytkondensatoren) mit rauher Folie für Frequenzweichen (Neuaufbau oder auch für die Reparatur von Frequenzweichen geeignet) Anschlüsse: axial Tonelko Kondensator bipolar FTCAP axial Nennspannung: 100V Toleranz: 20% Temperaturbereich: -40...+85°C bipolarer Aufbau / glatte Folie verschweißte axiale Anschlüse extra hohe Zuverlässigkeit

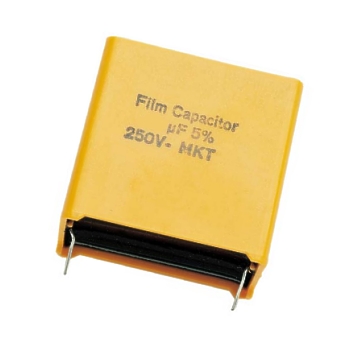

2,2uF MKT Kondensator bipolar Spannungsfest bis 250V Toleranz 5%  Abmessungen 33 x 11 x 22 mm Typischer Einsatz für PA Hochleistungsweichen, Frequenzweichen und hochwertige HiFI Boxen

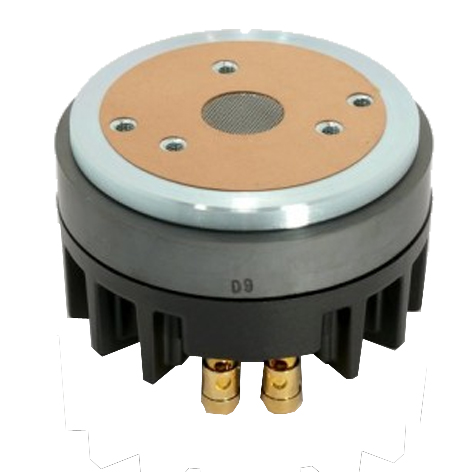

VISATON Professioneller 25,4mm Treiber mit Titankalotte, der zusammen mit den Exponentialhörnern TL300MH und M300 im Mitteltonbereich ab 800Hz einsetzbar ist. Die 40-mm-Schwingspule und das wuchtige Magnetsystem dieser Treiber/Horn-Kombination die für den Profibereich geforderte Verbindung von enormer Belastbarkeit bei extrem hohem Wirkungsgrad. Der sehr lineare Frequenzgang dieser Treiber Horn-Kombination bietet auch vielfältige Einsatzmöglichkeiten im High-End-Bereich. Nennbelastbarkeit mit Hochpassfilter 100W (12 dB/Okt.; 1000 Hz) Musikbelastbarkeit mit Hochpassfilter 150W (12 dB /Okt.; 1000 Hz) Nennimpedanz 8-Ohm Übertragungsbereich (-10 dB) 500 - 12000 Hz) Mittlerer Schalldruckpegel 102 dB (1W/1m) Resonanzfrequenz fs 600 Hz Magnetische Induktion 1,55 Tesla Magnetischer Fluss 90 µ Weber Schwingspulendurchmesser 4 cm Gewicht netto 2,8 kg Gleichstromwiderstand Rdc 6,2 Ohm Schwingspuleninduktivität L 0,1 mH Abmessungen: Aussendurchmesser: 121mm Bautiefe: 71mm 3er Gewinde Bohrungslochkreis: 57mm  Schallaustrittsöffnung innen: 25mm Gewicht: 2,8kg Optional erhältliches Zubehör (siehe Zubehör-Register)  83-759-00810 = AD25H (Metallaschraubdapter) 83-759-00730 = M300 MDF Horn

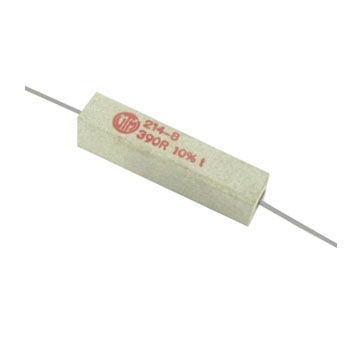

6,8Ohm 6R8 Widerstand 9W axiale Drähte Toleranz 10%  6,8R = 6,8-Ohm = 6R8 Abm.: 38 x 9 x 9mm

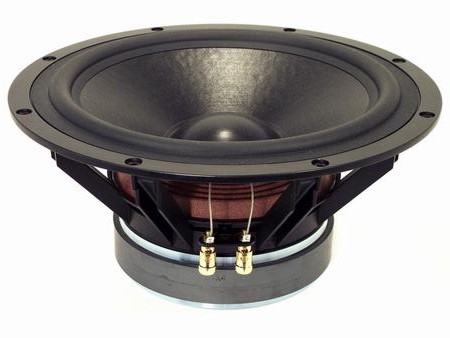

TIW300 High End Tieftöner mit schwarzer Zellulose-Membran, sehr großem Magnetsystem und wuchtigem Aluminium-Druckgusskorb. Durch die mehrfache Belüftung der Schwingspule (Polkernbohrung, Bohrungen in der Polplatte, Öffnungen im Aluminiumdruckgusskorb zur Hinterlüftung der Zentrierung) werden Verluste und Strömungsgeräusche minimiert. Der Schwingspulenträger aus Kapton und die große Schwingspule mit 65 mm Durchmesser erlauben extrem hohe Belastungen. Bestückung zum Beispiel in: ATLAS COMPACT MK V [Auszug aus Stereoplay (MK II): Einstufung: Spitzenklasse I; Fazit: Testsieger, Auszug aus Klang & Ton (MK III): Einstufung: Spitzenklasse 1; Preis-/Leistungsverhältnis: sehr gut] / MONITOR 890 MK III [Auszug aus Image HiFi (MK II): Testurteil: ausgezeichnet, Auszug aus STEREO (MK II): Testurteil: exzellent] / MONITOR 890 MK III-TL [Auszug aus Image HiFi (MK II): Testurteil: ausgezeichnet, Auszug aus STEREO (MK II): Testurteil: exzellent] VOX 301 Technische Daten: Leistung: 300W rms / 600W max Impedanz: 8-Ohm Übertragungsbereich (-10 dB) fu-4000Hz Mittlerer Schalldruckpegel 90dB (1W-1m) Maximaler Hub +/- 16 mm Resonanzfrequenz fs 25 Hz  Magnetische Induktion 1,1 T Magnetischer Fluss 1800 µWeber  Aussendurchmesser: 329mm Einbauöffnung 287mm Einbautiefe 143mm Magnetdurchmesser 180mm Gewicht 7,00kg Zusatzinfo: Tieftöner Ersatzchassis auch für viele Aktivsubwoofer bestens geeignet ... unter anderem auch von Nubert 12zoll Subwoofer ( Aktivsubwoofer )

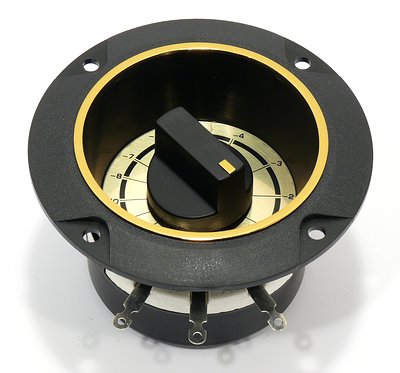

Lautsprecherregler Pegelregler (L-Regler /L-Pad) für den Profi-Einsatz in hochbelastbaren Kombinationen, 100W Dauerlast. Regler Pegelsteller für alle Art von Hochtöner .... Mitteltöner ... als Pegelsteller Lautstärkeregler Mit schwarzer Metallabdeckung zur besseren Wärmeabfuhr hochbelastbar (bis zu 100W Dauerlast und 200W Peak) geeignet für 4-Ohm ... 8-Ohm Impedanzen  Sehr gut geeignet für alle Mitteltöner... Hochtöner... Kalottenhochtöner... Bändchen... Hochtonhörner... Tweeter ..... Piezohochtöner  usw.  Wirkungsgradabsenkung ablesbar in dB ( auf 8-Ohm Anschlussimpedanz bezogen ) Einfacher, versenkter Einbau  Abmessungen siehe auch weitere Bilder = Zeichnung und Anschlussplan  Aussen-Durchmesser = 95mm  / Einbauöffnung  68-74mm  / Bautiefe: 52mm / Frontaufbau ca. 6mm / 4x Bohrung mit DM 4,5mm

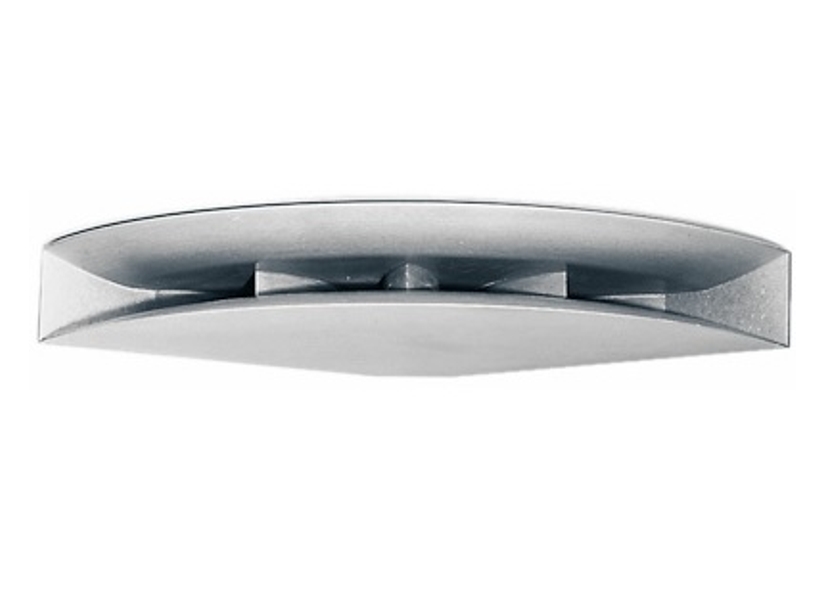

VISATON 120° Exponentialhorn für die Kombination mit optionalem Treiber DR45N  Das M300 ist ein aus MDF gefertigtes Holzhorn in höchster Verarbeitungsqualität, lackierbar in verschiedenen Farbtönen und somit für den Profi-PA und Disco-Einsatz optimal geeignet ist. Akustisch sonst identisch mit TL300MH Abmessungen: Breite: 685mm Tiefe: 385mm Höhe: 90mm Gewicht: 6,4kg Lieferung: ohne Treiber bzw. Lautsprecher Optional erhältliches Zubehör (siehe Zubehör-Register)  83-759-00810 = AD25H (Metallaschraubdapter) 83-759-00745 = DR45N Profitreiber Mittelhochtonhorn
