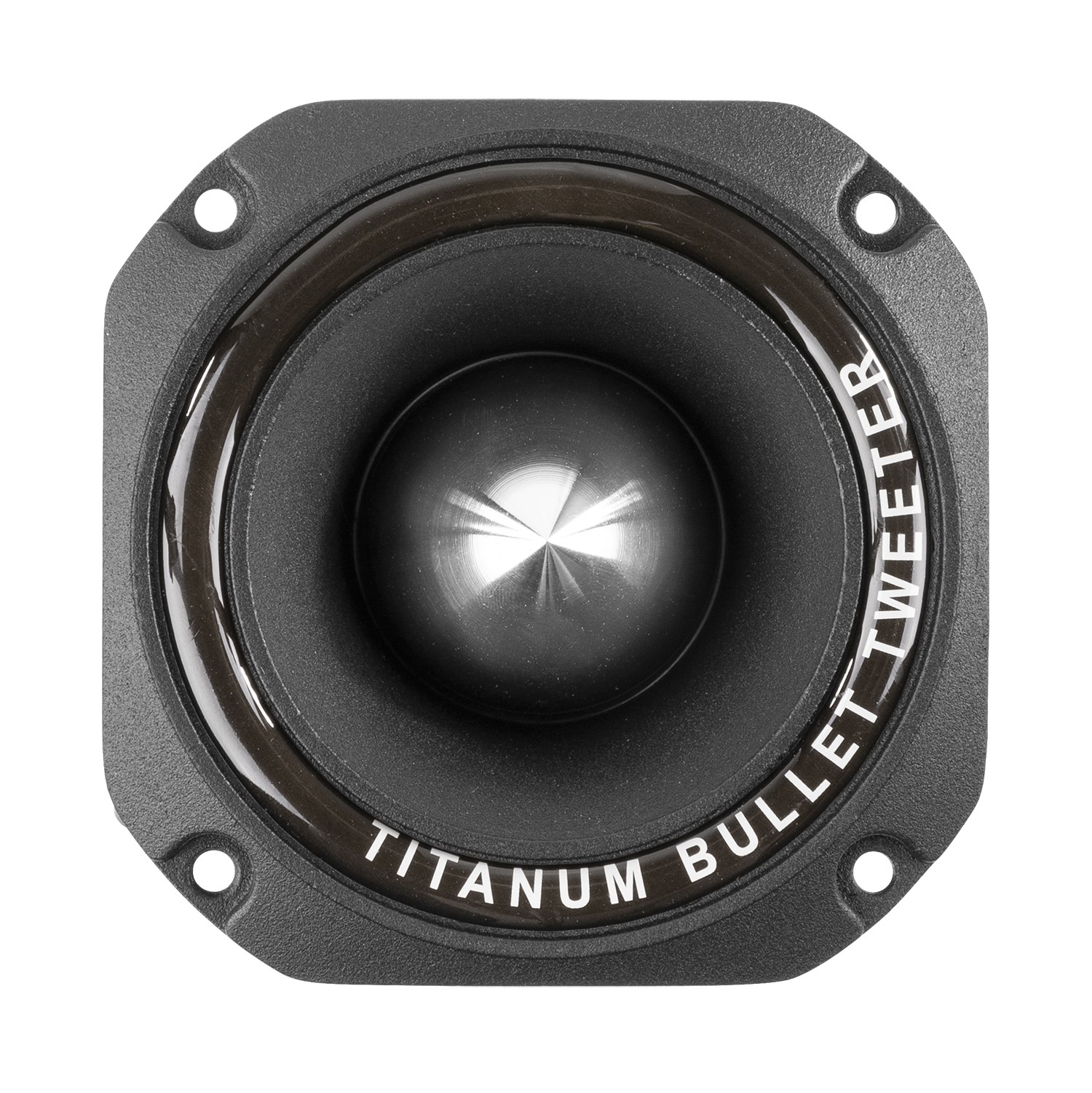

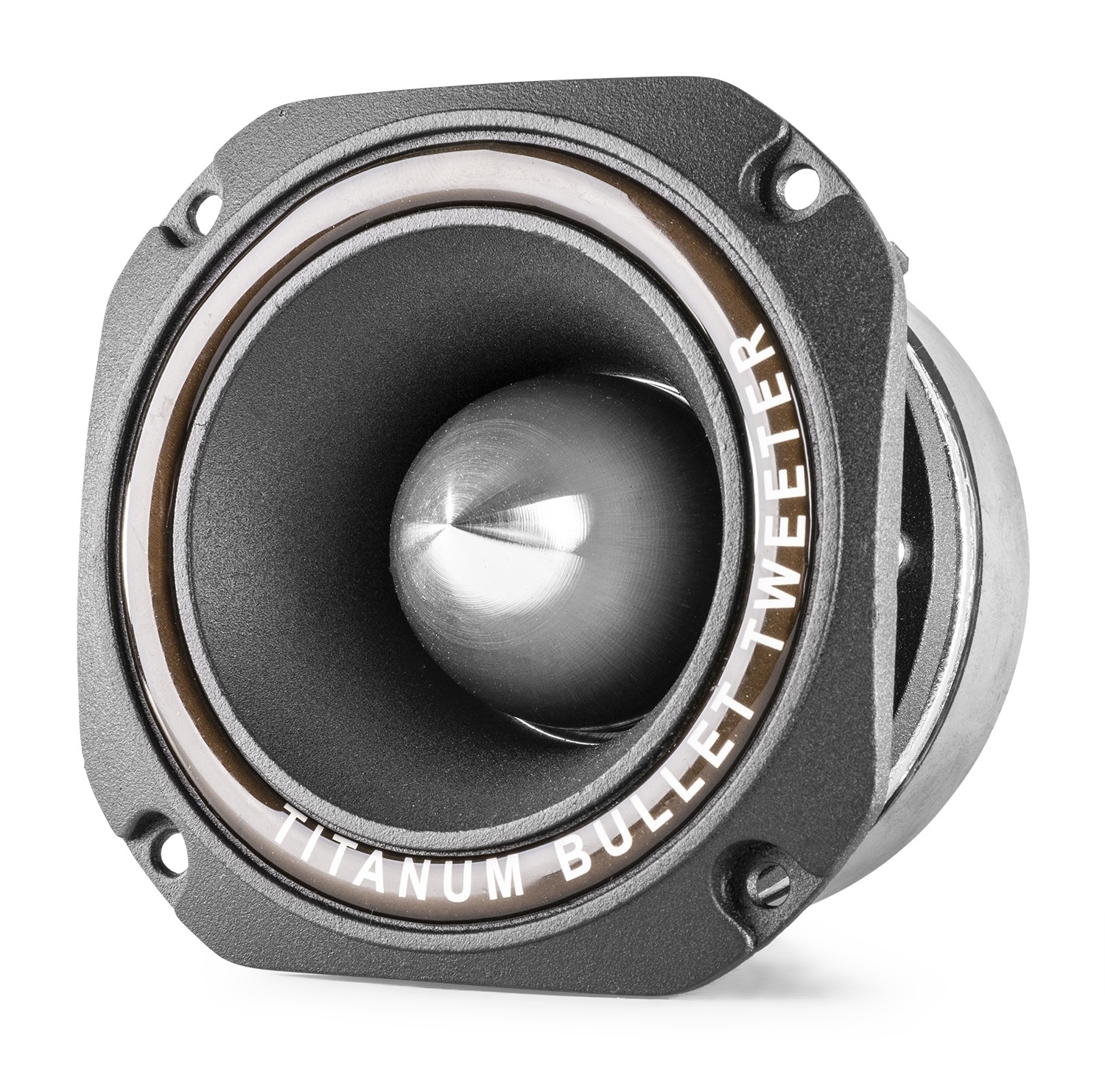

100mm Horn Hochtöner 200W 100W rms 4Ohm TITAN Ringradiator mit 44mm Schwingspule

97mm Horn Hochtöner 60W 8Ohm Ringradiator HT-958PA/SW In schwarzer Ausführung für PA und HiFi, mit gutem Wirkungsgrad und hervorragendem Übertragungsverhalten in Breitbandigkeit und Linearität. Ideal auch für die Ersatzbestückung von PA Lautsprecherboxen. Technische Daten: Leistung: 60 Watt max, 30W rms Impedanz: 8-Ohm Frequenzbereich: 2200...20.000Hz Kennschalldruck: 101dB (1w-1m) Aussendruchmesser: 97mm Einbauöffnung: 72mm Einbautiefe: 45mm  Magnetdurchmesser: 72mm Frontringhöhe: 5mm Gewicht: 0,55kg

TL16H High-End-Hochtonhorn für den Hochtonbereich  Das extrem leichte Diaphragma aus einer Titan-Aluminiumlegierung weist neben einem extrem dynamischen Impulsverhalten einen sehr linearen Frequenzgang auf. Der kräftige Strontium-Ferrit-Magnet garantiert zusammen mit der 16mm Schwingspule einen enormen Wirkungsgrad. Technische Daten: Abmessungen: Länge 126mm Aussendurchmesser: 84mm ( Front: 60mm ) siehe auch Zeichnung weitere Bilder  Anschlüsse = vergoldete Federklemmen Nennbelastbarkeit mit Hochpassfilter 50 Watt ( 12dBOkt z.B. ab 3500Hz ) Nennbelastbarkeit mit Hochpassfilter 70 Watt ( 12dBOkt z.B. ab 5000Hz ) Nennbelastbarkeit mit Hochpassfilter 150 Watt ( 12dBOkt z.B. ab 7500Hz ) Musikbelastbarkeit mit Hochpassfilter 200 Watt ( 12dBOkt z.B. ab 7500Hz ) Impedanz 8-Ohm Übertragungsbereich (-10 dB) = 2200 - 35.000 Hz Mittlerer Schalldruckpegel 100dB ( Bezug 1w/1m ) Abstrahlwinkel (−6 dB) 67° bei 8000Hz  Resonanzfrequenz fs 6000 Hz Magnetische Induktion 1,6 Tesla Magnetischer Fluss 200 µWeber Obere Polplattenhöhe 2,5 mm Schwingspulendurchmesser 16mm = 1,6cm Gewicht netto 1,3kg Gleichstromwiderstand Rdc 6,9ohm Schwingspuleninduktivität L 0,17mH  Weitere Details zur Frequenzweiche, Abmessungen usw. siehe auch weitere Bilder !   Empfohlene Trennfrequenzen hängt von der Einsatzart ab  Trennfrequenz ab 5000 Hz z.B. selber bauen mit Weichenbauteile unten Materialliste *  Trennfrequenz ab 7000 Hz z.B. mit Orginal Visaton Weiche aus der MK-Serie je nach Boxentypus Trennfrequenz ab 5500 Hz z.B. Fertigweiche 85-775-00470 Beim Betrieb des Höchtöners mit einer bestehenden Lautsprecherbox z.B. zur klanglichen Ergänzung ist eine Frequenzweiche  je unbedingt erforderlich ! Materialliste passende Weichenbauteile ( Plan unter weiteren Bilder ) z.B. für Zusatzbestückung an div Lautsprecherboxen  Bst-Nr 29-727-00220 = 2,2uF Kondensator 160V MKT/MKP oder Alternativ  Bst-Nr 29-728-01020 = 2,2uF bipolarer Tonelko 100V  Bst-Nr 85-766-00530 = 0,22mH Luftspule 0,22m Bst Nr 20-920-00137 = 6,8-Ohm Zementwiderstand  9W ( Für Weiche 10-120W )    Bst-Nr 20-910-00400 = 6,8-Ohm Zementwiderstand 20W ( Für Weiche 120-200W )  Bst-Nr 44-815-00620 = UP35/2 Universal-Leerplatine für die Bestückung der Weiche Alternative Platinen z.B. auch  Bst Nr 44-815-00006 = Lochrasterplatine   75x100mm HP CU-Punkt Bst Nr 44-815-00013 = Lochrasterplatine 100x160mm HP 3er-Ketten  Bst-Nr 44-815-00600 = UP70/3 Große Leerplatine für die Bestückung der Weiche Bst-Nr 85-777-00220 = LC95 Regler bis 200W ( nicht unbedingt nötig * je nach Bau ihrer Weiche siehe Plan ) Alternative Bst Nr 85-761-00000 = LC40 Regler ( mechanisch kleiner bis 70W )

Piezohochtöner 110x110mm Ideal auch für die Nachbestückung oder Ersatzbestückung von HiFi und PA Boxen, Partyboxen, Musikerboxen etc. Einbau von der Frontseite her. Universal Hochtonlautsprecher bzw. Piezohochtöner kann ohne Frequenzweiche betrieben werden. Leistungstarker Piezo Hochtöner im schicken Design Ideal auch für den Einbau von der Schallwandfrontseite her Dieser Piezohochtöner kann ohne Frequenzweiche betrieben werden auch im PA Bereich Flache Front zum Einbau Große Quadratische Bauform, tiefe untere Grenzfrequenz Frequenzbereich: 1800....20.000Hz Max. Belastbarkeit bei Einsatz im 4-Ohm -System - 115W beim 8-Ohm -System - 225W Mittl. Schalldr. 93dB Abstrahlwinkel (vert./hor.) - 45°/45° Impedanz 1kHz - > 1000Ohm Abmessungen 110x110mm Einbauöffnung: 88mm Durchmesser Einbautiefe: 82mm 4 Befestigungslöcher mit 4,3mm Durchmesser Frontwandung 6mm Gewicht: 83g

Professionelles Hochtonhorn für den Hochtonbereich ab 3000Hz. Ideal für PA und HiFi Boxen. Auch gut als Ersatzhochtöner Rechteckhorn aus schwarzem schlagfestem Kunststoff mit einer hochbelastbaren 25mm Schwingspule. Durch die akustisch günstige Hornfunktion ist ein Einsatz von 3.....20 kHz möglich. Hierdurch zeichnet sich das Horn als ideales Bauteil für kompakte 2- und 3-Wege-Boxen, für Bühnenmonitore sowie Gesangs- und Instrumentalboxen aus. Technische Daten: Belastbarkeit: 200/300 Watt über Frequenzweiche 12dB/Okt ab mind. 5000Hz oder über Hochpassfilter Impedanz: 8-Ohm Frequenzbereich: 1.200...16.000Hz Mittlerer Schalldruckpegel 106 dB (1W/1m) Abmessungen: Aussenabmessung: 155x195mm  Einbauöffnung: 122x164mm  Einbautiefe: 125mm Gewicht: 0,91kg
