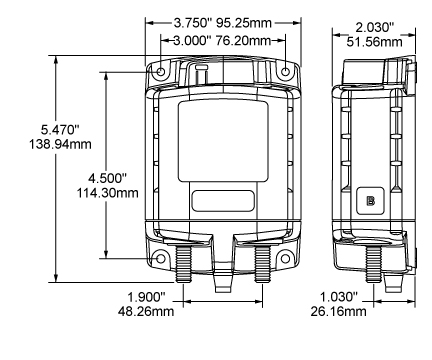

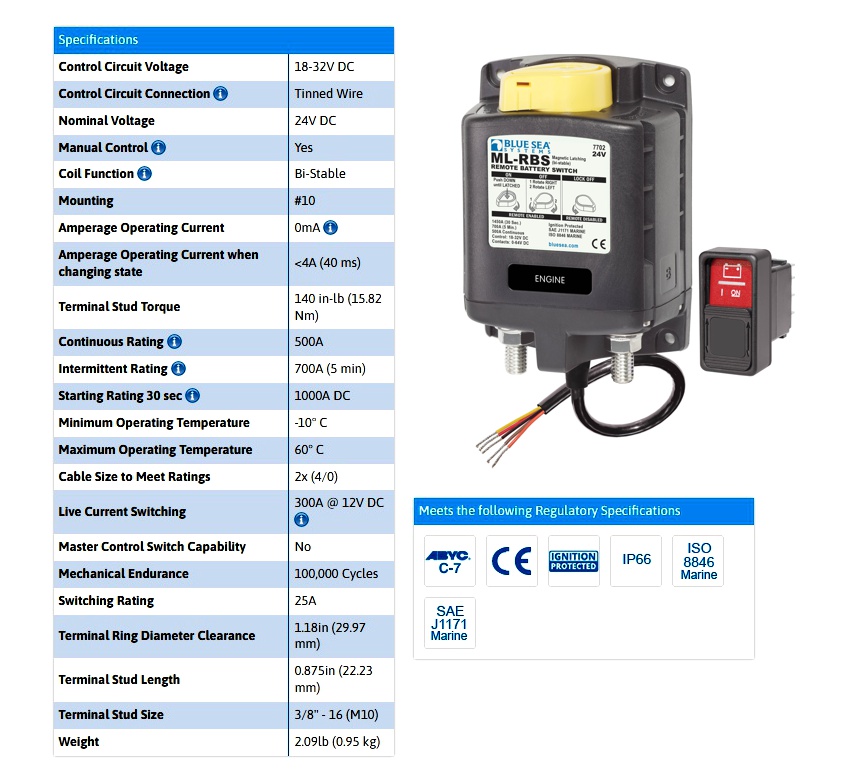

24V KFZ Relais 500A 900A 1xEIN mit M10 Schraubkontakten

12V 200A Relais Hochleistungsrelais max 400A kurzfristig Hochleistungsrelais für 12V Technik alle Art  wie KFZ / Boot / Caravan / LKW / Solaranwendung usw. Ideal als 12V Trennrelais zwischen Haupt-, und Zweitbatterie usw. Erzeugt keinen Spannungsabfall bei Umschalten auf die Zweitbatterie Ideal bei Installation von Zweit- oder Zusatzbatterien im Fahrzeug Verhindert die Entleerung der Hauptbatterie Technische Daten: 12V Hochleistungs Relais Funktion 1x Ein/Aus ( Schliesser ) Kontaktbelastbarkeit 200A Dauerstrom / 400A Spitzenstrom Ideal als 12V oder 24V Trennrelais zwischen Haupt-, und Zweitbatterie usw.  Der Relaiskontakt ist geeignet für den Einsatz in 12V oder auch 24V Systemen Anschluss des Leistungskontakte über 2x M8 Bolzen  Anschluss Hauptkontakt über Ringkabelschuhe oder U-Schuhe Anschluss der Spule Steuerkreises über 2x M5 Gewindebolzen Spulenspannung: 12V ( Einsatzbereich = 9V-16,5V DC ) 12V = 2,12A Anschluss der Relaisspule über Kontaktbolzen 2x4,8mm = M5 Bolzen Spule  ca. 6-Ohm ( 9V = 1,58A / 12V 2,12A / 13,8V = 2,45A / 15V = 2,70A ) Spule ohmsch nicht messbar vermutlich Diode oder Bauteil integriert ! Funktion des Arbeitskontaktes 1x Ein/Aus ( Schliesserkontakt = NO )Anschluss des Hauptkontaktes über 2x 7,8mm (M8 ) BolzenBemessungslaststrom des Kontaktkreises = 200A Dauer / Peak 400A Schaltschpannung des Lastkreises 6V 12V 24V 36V 48V typisch ( Bereich 6-80Volt ) max Spannungsabfall Arbeitskontakt : 100-120mV Schutzgrad: IP66 Wasserfest Outdoor tauglichKontakt schließen = 250ms / Kontakt öffnen = 40msTemperatur-Einsatzbereich: -30...+80°C 100,000 h - mechanical cycle life Abmessungen siehe auch Zeichnung weitere Bilder ! Kopfplatte Black = 68x68mm ( Bef.Bohrungen : Keine nur Bügelmontage ) Befestigungsbügel = 36x 85mm Gesamtlänge mit M8 Gewindebolzen =94mm Gesamthöhe mit Befestigungsbügel = 73mm * NEU nun auch als 500/700A Version erhältlich = Bst Nr: 47-826-08500 * Optionales Zubehör erhältlich ( siehe auch Zubehör-Register )  42-772-00595 = 5m 20qmm Kabelset mit Sicherung + Sicherungshalter etc. 42-772-00585 = 5m 10qmm Kabelset mit Sicherung + Sicherungshalter etc. oder Ringschuhe für die Spule Ansteuerspule ( M-5 Bolzen ) 45-821-00730 = M5 Ringschuh Blau für Kabel bis 2,5qmm 45-821-00786 = M5 Ringschuh ROT für Kabel bis 1,0qmm oder Ringschuhe für Lastkreis ( M-8 Bolzen Kontakte ) 45-821-00130 = M8 Ringschuh vergoldet BLACK für Kabel bis 10qmm 45-821-00120 = M8 Ringschuh vergoldet ROT     für Kabel bis 10qmm 45-821-00230 = M8 Ringschuh vergoldet BLACK für Kabel bis 20qmm 45-821-00140 = M8 Ringschuh vergoldet ROT     für Kabel bis 20qmm 45-821-00580 = M8 Ringschuh vergoldet BLACK für Kabel bis 50qmm

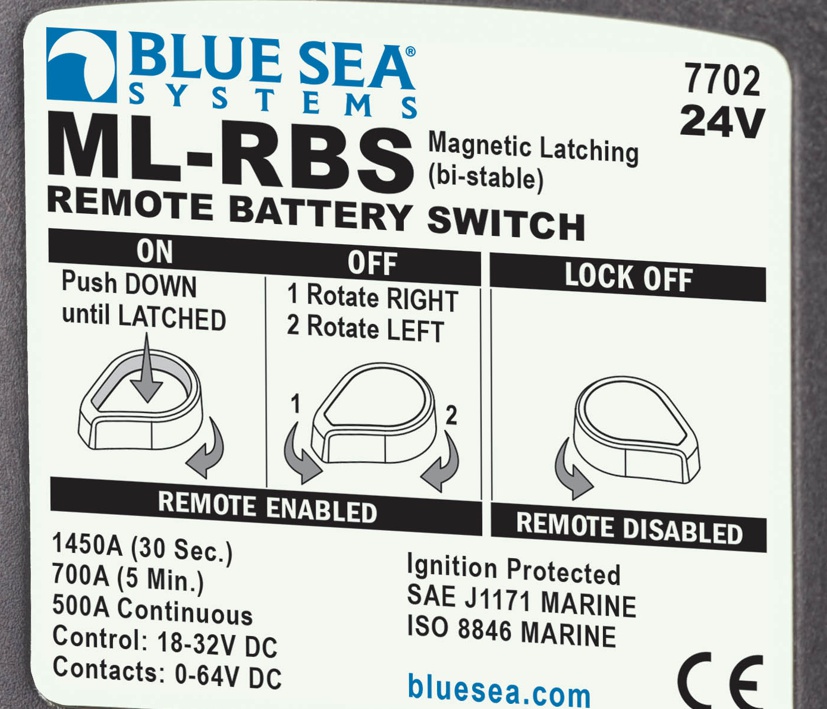

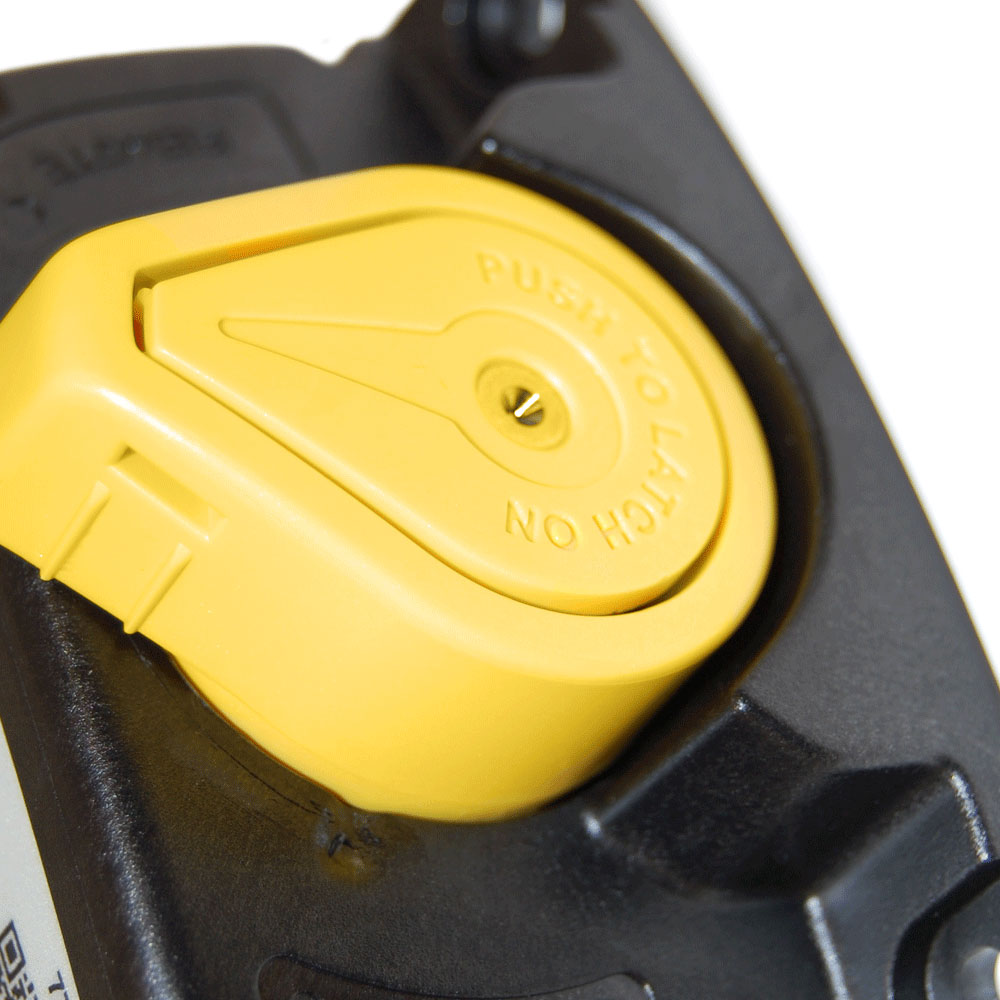

500A Hochleistungsschaltrelais für KFZ / Boot / Caravan usw. Funktion 1x Ein/Aus 500A Dauerstrom 700A Spitzenstrom Relais für 12V Systemspannungen Ideal als 12V Trennrelais zwischen Haupt-, und Zweitbatterie usw. Anschluss des Hauptstromkreises über 2x M10 Gewinde Anschlüsse Bistabiles Hauptschalterrelais mit manueller Betätigung und potentialfreier Schaltung, Schutzart IP 66Temperatureinsatzbereich : -40°C .... + 85°CLieferung mit Steuerschalter ( 2145 ) Included  Das bistabile Hauptschalt-Relais mit integrierter Ansteuerelektronik ermöglicht die komfortable ferngesteuerte Ein- und Ausschaltung der angeschlossenen Verbraucher von jeder beliebigen Stelle im Fahrzeug wie KFZ Bus Caravan oder Boot. Die integrierte manuelle Notbetätigung ermöglicht das Ein- und Ausschalten von Hand direkt am Relais. Dieses Relais benötigt zur Steuerung zwei Impulse: 1x zum Einschalten und 1x zum Ausschalten am einfachsten per optionalem Taster oder optionalem Paneltaster Nennspannung: 12V DC Spulenspannung (integrierte Steuerelelektronik) Bei 12V Ansteuerung (9-15VDC) Dauerstrom geleitet: 500A @ 20°C, 95qmm Überlaststrom: max 700A / 5sek. kurzfristiger Spitzenstrom: 1000A / 5sek.Kontakte Einsatz typisch 12V 24V 36V 48V max 64V Stromaufnahme: 1mA Anschlussterminals: M10 Schraubkontakte Kontakte: A + B Hauptstomkreis 500A / 700A * / 1000A *Steuerkreis über Kabellitze ( Anschlussplan siehe weitere Bilder )  Schutzart IP66 Abmessungen: B: 139 x H 95 x T 53 mm ( siehe auch Zeichnung weitere Bilder )  Optionales Zubehör siehe (Zubehör-Register)   Dieses Hochleistungsrelais ist wie folgt erhältlich :  Bst Nr 47-826-00176 = 12V Ausführung    Bst Nr 47-826-00177 = 24V Ausführung

12V 100A Relais Hochleistungsrelais kurzfristiger Peakstrom 180A Hochleistungsrelais für 12V Technik alle Art  wie KFZ / Boot / Caravan / LKW / Solaranwendung usw. 12V Hochleistungs Relais Funktion 1x Ein/Aus ( Schliesser ) Kontaktbelastbarkeit 100A Dauerstrom kurzfristiger Peakstrom 180A Spitzenstrom Ideal als 12V oder 24V Trennrelais zwischen Haupt-, und Zweitbatterie usw. Anschluss des Leistungskontakte über 2x 6mm M-Gewinde Anschlüsse (M8) Anschluss Hauptkontakt über Ringschuhe oder U-Schuhe am Kabel Anschluss des Steuerkreises über 2x 6,3mm Steckhülsenanschlüssen 12V Spule ca 35-ohm 360mA bei 12V DC Temperatur-Einsatzbereich: -30...+80°C Drop Voltage: 0,2V at Start Abmessungen: B:46mm H:46mm L:45mm ( siehe Zeichnung ) Mit Bef.Lasche: 14x18mm mit 6mm Bohrung Zeichnungen Datenblätter siehe weitere Bilder Ringkabelschuhe für 10qm oder stärker bei uns erhältlich z.B. Nr.: 45-821-00028 und 45-821-00029
