Ersatzschwingspule Treiber TX-1220 TX-2520
13,90 €
% 19,99 € (30.47% gespart)
Sofort verfügbar, Lieferzeit: 2-4 Tage
Produktinformationen "Ersatzschwingspule Treiber TX-1220 TX-2520 "

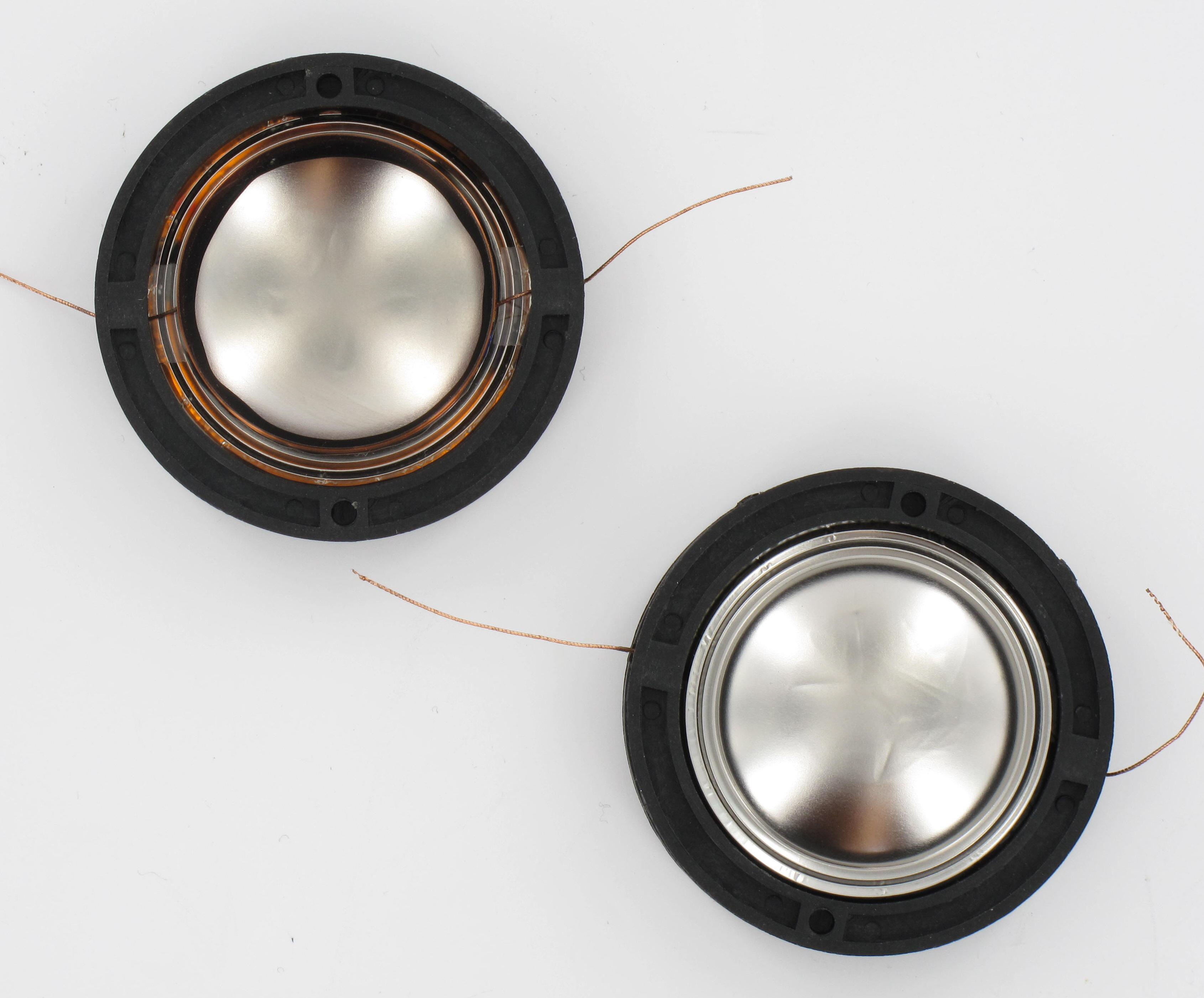

Ersatzschwingspule zu Mittelton und Hochtonhörner z.B. zu TX-1220/2520 und viele andere PA-Boxen mit vergleichbaren Ersatzspulen
- Impedanz 8-Ohm
- Belastbarkeit 150/300W über Weiche
- Aluminium Membran mit Kupferschwingspule
- Schwingspule-Durchmesser: 36mm ( 1,5zoll Schwingspule siehe auch weitere Bilder Zeichnung )
- 2 Lötpäds Links Rechts

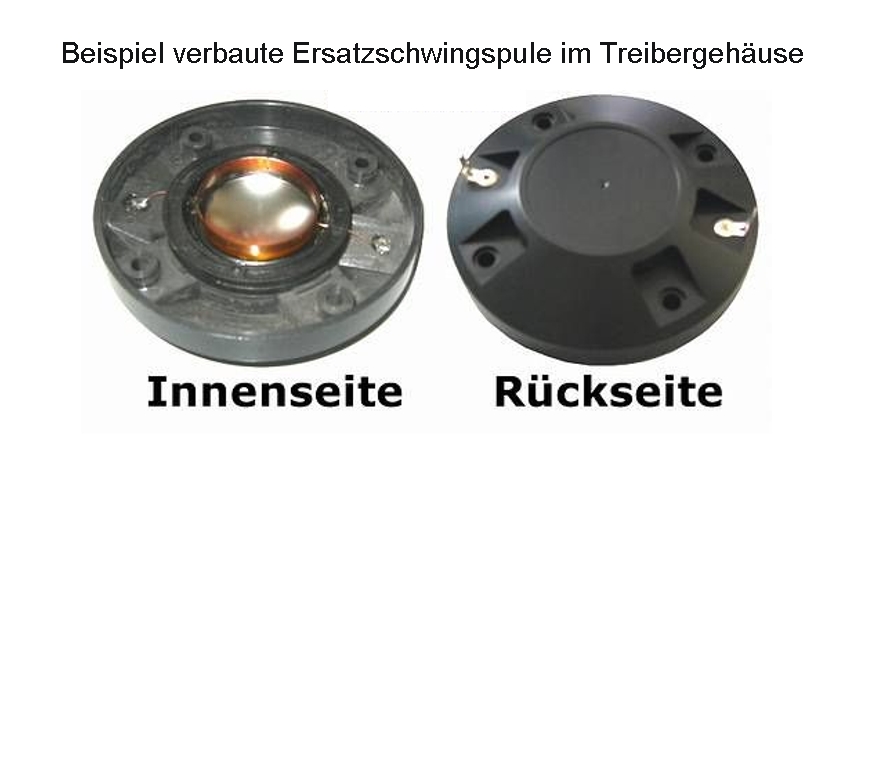

- Sie benötigen ihren Basisgrundkopf aus Kunststoff, dort ist die Schwingspule eingebaut,
- Basisgrundkopf Kunststoff Aussendurchmesser hatte: 96mm / Höhe: 23mm siehe auch weitere Bilder
- Abmessungen der Ersatzschwingspule siehe weitere Bilder
Zusatzinformation Neue Ausführung Nachfolger der TX Serie nun Bst Nr 83-758-03165
