200W Verstärker Fertigmodul MONO-Block Endstufe

200Watt Verstärker 200W Endstufe Fertigbaustein

• 200 Watt Audio Endstufe

• komplett mit Netz-Gleichrichter und Ladeelkos

• Für den Betrieb ist lediglich zusätzlich ein Netztransformator erforderlich

• Ausgezeichnetes Preis-/Leistungsverhältnis
• Entwurf mit epitaktischen Darlington-Transistoren

• Eingebaute DC-Stromversorgung mit LED-Anzeige

• Ideal für aktive Lautsprechersysteme oder Subwoofer ..

• oder auch Gitarrenverstärker, Heimkino-Systeme, Instrumentenverstärker

• oder auch Reparaturen von Endstufen usw.

• Überlastungs- und Kurzschlussschutz

Technische Daten:

• 200 Watt Musikleistung an 4-Ohm Last

• 100 Watt rms Leistung an 4-Ohm Last
• Betreibbar mit allen Lautsprechsystemen mit 4-ohm / 8-ohm oder auch 16-ohm Impedanz
• Verformung: 0.02% @ 1kHz/10W

• Dämpfungsfaktor: grösser 800

• Grosser Kühlkörper

• Frequenzbereich: 3Hz bis 200.000Hz (-3dB)

• Empfindlichkeit: 0.6Vrms

• Input: max. 2Vss

• Signal-/Rauschabstand: 115dB

• Stromversorgung: 2x 24...30VAC 120VA (optional)
• Abmessungen Platine: 107 x 62mm
• Bauhöhe mit Elkos 33mm
• Abmessungen Kühlkörper: 174 x 75mm Höhe: 28mm
• Bauhöhe: Külkörper bis Elkos: 60mm

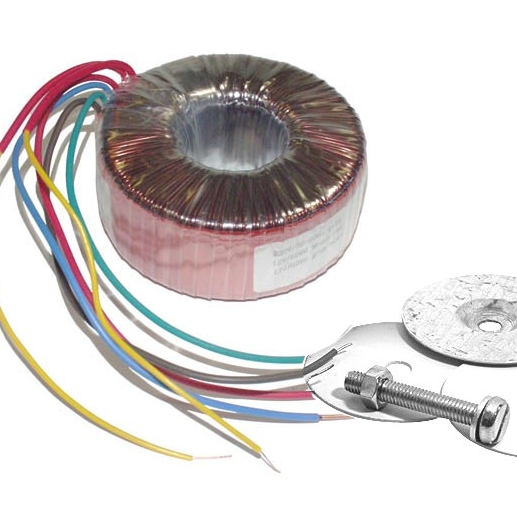

Empfohlener Transformator:

• 230VAC Eingang Ausgang: 2 x 24Vac bis 2 x 30VAC Leistung 120...200VA zb. Ringkern

• passende Trafo 43-890-00720 oder 93-477-00800 (2x30V) siehe (Zubehör-Register)

Auch als Bausatz ohne Kühlkörper erhältlich = Bst.Nr.: 92-477-00900
